PA-01無源單通道信號隔離器無需外供電源，從輸入信號上獲取少許能量，實現信號隔離。PA-01無源單通道信號隔離器35mm導軌安裝，2000V隔離耐壓，0.1%級傳輸精度，帶浪涌保護功能，厚度僅12.5mm，使用溫度范圍-25℃~+85℃，5年質量保證。
|
輸入規格： |
|
代碼 |
輸入信號 |
輸入阻抗 |
|
1 |
0-10mA |
輸出負載+80Ω(RL) |
|
1 |
0-20mA |
|
1 |
4-20mA |
|
輸出規格： |
|
代碼 |
輸出信號 |
|
1 |
0—10mA |
|
2 |
0—20mA |
|
3 |
4—20mA |
|
4 |
1—5V |
技術指標：
最小工作電流：<20uA
壓 降：<1.8V
過 載：100mA，30V
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.1%的終值（0-500Ω負載）
附加誤差：0.05%的測量值/100Ω負載
溫度系數：15ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求 （等同IEC61326-1）
工作溫度：-25℃~+85℃
工作濕度：<90%RH（無凝結水）
外殼材料：尼龍PA.66
重 量：約50克
產品特點：
● 自供電
● 易連接，長壽命
● 輸入、輸出帶誤接保護
● 外形小巧，厚度僅12.5mm
● DIN導軌安裝，插拔式端子
產品圖：
選型舉例：

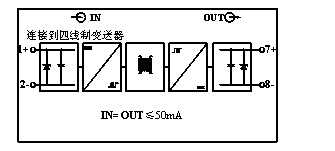

方框圖：

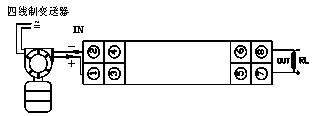

接線圖：

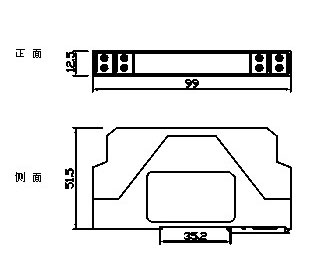

外形尺寸圖：
