無源RS-232/塑料光纖轉換器
RS-485/422/232/塑料光纖轉換器
一、用途
波仕電子的OPF232無源RS-232塑料光纖轉換器用于實現RS-232的塑料光纖傳輸、特別是只有收（RXD）、發（TXD）、地（GND）三根線的RS-232口的無源塑料光纖傳輸,比如儀表的RS-232口。波仕電子發明和首創了無須外接電源的RS-232/光纖轉換器、是世界上最小的光纖轉換器。
波仕電子的OPF485有源RS-485/422/232塑料光纖轉換器用于實現RS-485、RS-422或者RS-232的塑料光纖傳輸。波仕電子發明和首創了世界上最小的RS-485/232/塑料光纖轉換器。
波仕電子光纖轉換器擁有系列專利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
OPF232、OPF485主要用于串口信號的短距離（50米內）的塑料光纖通信，具有抗折斷、易于連接、高隔離電壓、防電磁干擾、抗雷擊等優點。
二、硬件安裝
OPF232型RS-232/光纖轉換器的外形為DB-9/DB-9轉接盒大小，其中DB-9(孔座)一端直接插在DB-9芯RS-232針座上、無須外接電源，使用一對塑料光纖接頭。

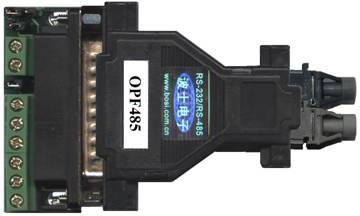

OPF485型RS-485/422/232/光纖轉換器的外形為DB-25/DB-9轉接盒大小，其中DB-25(孔座)一端配有接線端子板，接RS-485、RS-422、RS-232以及5V電源，使用一對塑料光纖接頭。
OPF系列光纖轉換器使用時發送器頭（淺灰色）通過塑料光纖接對方的接收器頭（藍色）。注意保持光纖轉換器的光纖頭的清潔，如果不連接時請一定將用相配套的橡皮塞子蓋住。
三、性能特點
波仕電子的OPF232和OPF485塑料光纖轉換器最高速率115.2Kbps。無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件!確保接三線制RS-232口時無須供電！
|
光纖接口 |
Hp、Avago、Agilent工業通訊光纖接頭 |
|
電氣
接口 |
DB-9孔RS-232（OPF232） |
|
傳輸介質 |
塑料光纖，推薦PMMA材料 |
端子RS-485/422/232（OPF485） |
|
通信
方式 |
異步RS-232（RXD、TXD、GND） |
尺寸、重量 |
DB-9/9或DB-25/9、70克 |
|
RS-485（A、B、GND）、RS-422 |
傳輸距離 |
50米（可定制100米） |
|
光波長 |
650nm（紅外，非激光） |
適用光纖 |
光纖直徑1mm;外層直徑2.2mm |
四、外形圖
|
型 號 |
說明 （無源） |
|
型號 |
說明 （5V供電） |
|
OPF232 |
RS-232/光纖轉換器 |
OPF485 |
RS-232/485/422/光纖轉換器 |
波仕電子配套提供各種長度塑料光纖以及接頭。OPF485對外接5V電源要求5V(±0.5V) ，產品功耗小于100mA，產品配套有微型開關穩壓電源
附錄1：OPF485的接線端子引腳分配
OPF485作為半雙工RS-485轉換器時的DB-25端引腳狀態如下：
|
1-2斷開 |
2-3短接 |
4-5短接* |
6-7短接* |
16（電源） |
22**（電源） |
|
跳線設置 |
RS-485(+A) |
RS-485(—B) |
+5V(正端) |
0V(負端) |
* 4腳與5腳之間短接之后共同作為RS-485的正A（+A）端。
* 6腳與7腳之間短接之后共同作為RS-485的負B（—B）端。
* *22腳同時還是RS-485信號的參考地線,但是千萬不要與RS-485的信號線短接!
OPF485作為全雙工RS-422轉換器時的DB-25端引腳狀態如下：
|
1-2短接 |
2-3斷開 |
5 (RS-422) |
6 (RS-422) |
8 (RS-422) |
9 (RS-422) |
16(電源) |
22** (電源) |
|
跳線設置 |
發(+A) |
發(—B) |
收(+) |
收(—) |
+5V(正端) |
0V(負端) |
* 22腳同時還是RS-422信號的參考地線,但是千萬不要與RS-422的信號線短接!
OPF485作為RS-232輸入時的DB-25端引腳狀態如下：(注意此時A-Y、B-Z不要短接)
|
1-2短接 |
2-3斷開 |
11 |
12 |
22** |
A |
Y |
B |
Z |
|
跳線設置 |
收 |
發 |
GND(地) |
斷開 |
斷開 |
**22腳既是RS-232的信號地、也是電源的地。
附錄2：通信用塑料光纖及其接頭簡介
塑料光纖 (Optical Plastic Fiber)主要應用于低速、短距離的傳輸中，在工業控制總線系統和互聯網領域發展前景良好， 具有傳輸帶寬高,抗干擾性能強,信號穩定等優點 .塑料光纖因其具有的杰出的電氣“噪聲”免疫性， 已經成為了工業應用和汽車自動化應用領域中替代銅纜的極具競爭力的產品。塑料光纖通信適用于：工廠自動化和設備控制工業數據鏈路、系統互連、電路板對電路板、機架對機架、電信交換系統，電腦和外設數據鏈路、RS-232/485總線延伸、專用局域網、數字化視頻、醫療儀器�？梢越档烷W電和電壓瞬變影響以及高電壓隔離。

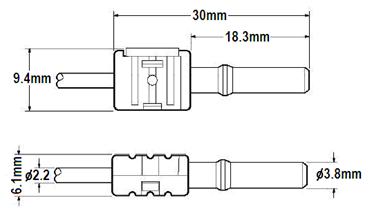

通信用塑料光纖接頭，可用于Φ1/2.2mm通信塑料光纖．接頭為單線鎖式。所有連接部件可配套使用，達到快速插接效果。單線接頭可用不同顏色標記，以便識別發送器和接收器的連接。雙線連接頭采用卡槽定位，保證插入時方位準確。接頭材料為阻燃材料。
塑料光纖相對玻璃光纖的優點在于：不宜折斷，易于連接。塑料光纖的內纖直徑為1mm，遠大于玻璃光纖的0.1mm，另外塑料是柔軟的材料，所以不宜折斷。塑料光纖的接頭不需要玻璃光纖的“高溫熔接”，只需直接用刀片切斷塑料光纖后卡入接頭即可。塑料光纖的缺點在于：通信距離短，一般只有50米，最遠不超過100米。
RS-232/RS-485/RS-422/CAN/光纖轉換器
無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：
ZL03335086、
ZL03335087、ZL033
35088，仿冒必究！
| 主要優點: |
1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電 2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器
3.OPT485、OPT485S為RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器 |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（
.pdf格式文件）
RS-232/RS-485/RS-422口通用轉光纖

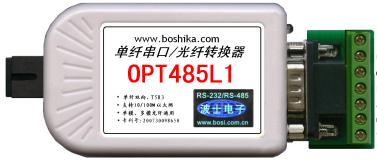

| OPT485L1 |
單纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
單纖雙向、SC頭 |
5V供電 |
| OPT485L |
雙纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
雙纖雙向、SC頭 |
5V供電 |
| OPT485V9 |
RS-232/485/光纖轉換器  |
多模 |
DB-9/DB-9外形 |
5V供電 |
| OPT485 |
RS-232/485/422/光纖轉換器 |
多模 |
DB-25/DB-25外形 |
5V供電 |
| OPT485S9 |
RS-232/485/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
5V供電 |
| OPT485S |
RS-232/485/422/光纖轉換器 |
單模 |
DB-25/DB-25外形 |
5V供電 |
無源RS-232轉光纖
| OPT232-9 |
微型無源RS-232/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
無須供電 |
| OPT232S-9 |
微型無源RS-232/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
無須供電 |
| OPT232V9 |
無源有源通用RS-232/光纖轉換器 |
多模 |
兼容OPT232-9 |
無源/5V供電 |
RS-232/RS-485/RS-422/光纖中繼轉換
| OPT35EXL1 |
單纖RS-232/485/422/光纖中繼轉換器 |
單模多模通用 |
適合總線形光纖組網 |
5V供電 |
| OPT35EXL |
雙纖RS-232/485/422/光纖中繼轉換器 |
單模多模通用 |
適合總線形光纖組網 |
5V供電 |
| OPT485EX |
RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EXS |
RS-232/485/422/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT14HUB |
1路串口光纖擴4路光纖集線轉換器 |
多模 |
適合星形光纖組網 |
5V供電 |
| OPT11[S] |
微型串口單環光端機 |
多模[單模] |
適合環形光纖組網 |
5V供電 |
| OPT22[S] |
微型串口雙環冗余光端機 |
多模[單模] |
適合環形光纖組網 |
5V供電 |
CAN/光纖轉換器、CAN/光纖中繼轉換
RS-232/485/422轉塑料光纖
| OPF232 |
RS-232/塑料光纖轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
無須供電 |
| OPF485 |
RS-485/422/232/塑料光纖轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
5V供電 |
| OPF232EX |
RS-232/塑料光纖中繼轉換器 |
塑料光纖 |
DB-9/DB-9外形 |
5V供電 |
全信號RS-232/光纖轉換
| OPT232AL |
全信號RS-232/光纖轉換器 |
多模 |
多傳RS-232握手信號 |
5V供電 |
單模/多模光纖相互轉換
| OPT485MS |
單模/多模串口光纖轉換器 |
多模-單模 |
支持各種串口光纖 |
5V供電 |
USB光纖延長、USB轉串口光纖
以太網轉串口光纖

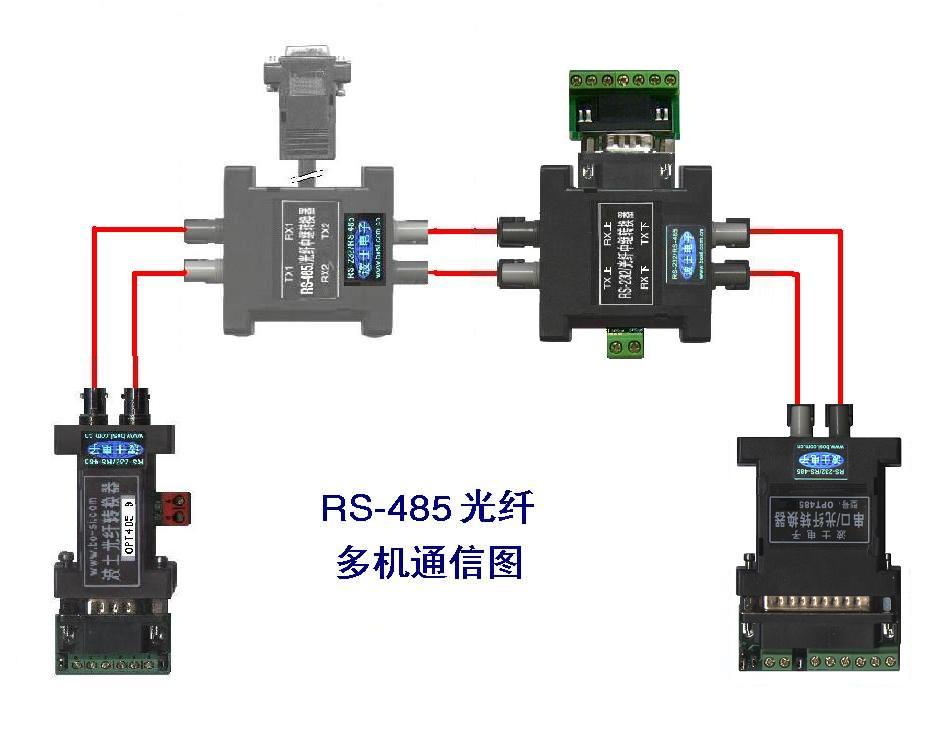

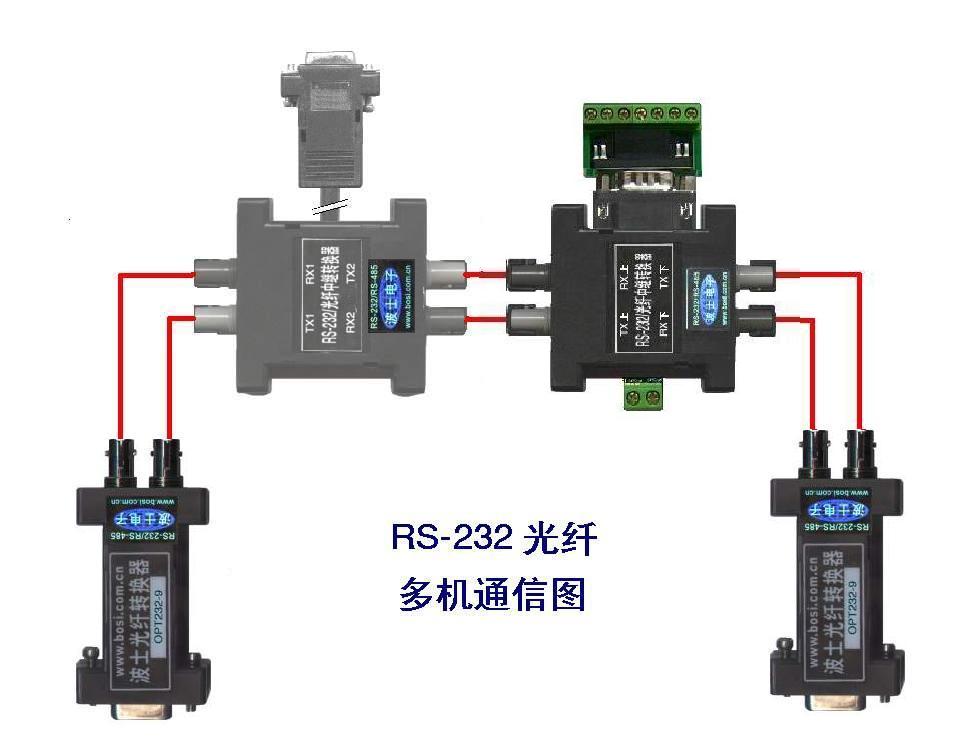

《串口光纖通信的組網方式》 RS-232光纖多機通信圖 RS-485光纖多機通信圖 安裝支架圖

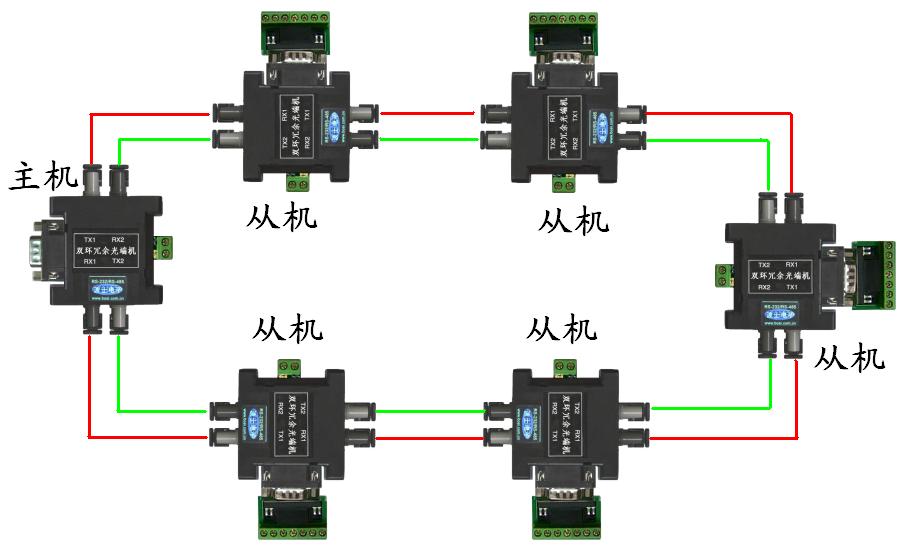

OPT14HUB星形光纖組網多機通信圖 OPT22雙環光纖組網多機通信圖
