一、用途
波仕電子的OPT485V9超小型RS-232/485/光纖轉換器可以實現RS-232或RS-485與多模光纖轉換功能，并且可以直接外插DB-9針RS-232口。專利產品，擁有200530102023.5號中國專利。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。波仕光纖轉換器廣泛用于各種工業過程控制、分布數據采集等場合、特別適合電力系統自動化、交通控制等部門。
二、硬件安裝
OPT485V9型RS-232/485/光纖轉換器（多模）的外形為DB-9/DB-9轉接盒大小，其中DB-9(孔座)一端可以直接插在DB-9芯RS-232針座上、RS-485信號線以及外接5V電源使用產品上的接線端子。產品使用一對ST光纖接頭，淺灰色為TX光發送頭，深灰色為RX光接收頭。
OPT系列光纖轉換器使用時發送器通過光纖接對方的接收器。注意保持光纖轉換器的ST座的清潔、如果不連接時請一定用相配套的橡皮塞子蓋住。
三、性能特點
波仕電子的OPT485V9光纖轉換器最高速率115.2Kbps。無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件! OPT485V9的DB-9孔端可以直接外插PC機的DB-9針RS-232口（針座）、只用到RXD-2、TXD-3、GND-5三個信號線。RS-485信號為A、B、GND三個接線端子（如圖）。
|
光纖接口 |
ST（多模） |
|
電氣
接口 |
DB-9孔RS-232（外插針座） |
|
傳輸介質 |
雙多模光纖 |
接線端子的RS-485以及電源 |
|
通信
方式 |
RS-232/RS-485 |
尺寸及重量 |
DB-9/9轉接頭大小、70克 |
|
異步RS-232 |
傳輸距離 |
4Km（多模） |
|
光波長 |
820nm（多模） |
適用光纖 |
50/125、62.5/125、100/140um |

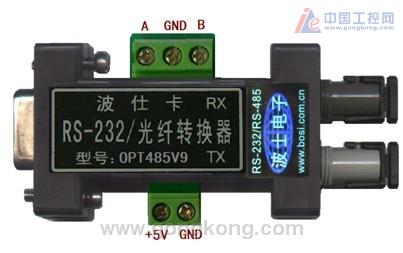

四、外形圖
波仕電子配套提供各種長度單芯、雙芯光纖以及ST、FC、SC接頭。
注意RS-232與RS-485不要同時使用。OPT485V9產品自帶有5V電源（4.5 V到5.5V），產品功耗小于100mA。
