PZ系列直流檢測儀表

1　概述
　　PZ系列直流電測儀表是針對直流屏、太陽能供電、電信基站等應用場合而設計的，該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。
　　儀表可具有RS-485 通訊接口，采用Modbus-RTU 協議；可帶模擬量輸出、繼電器報警輸出、開關量輸入/輸出。根據不同要求，通過儀表面板按鍵，對變比、報警、通訊、開關量輸出進行設置與控制。

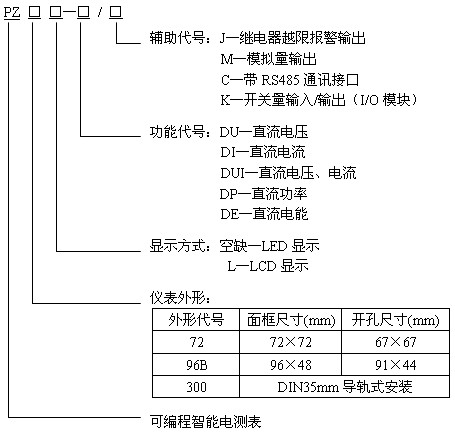

2　型號說明

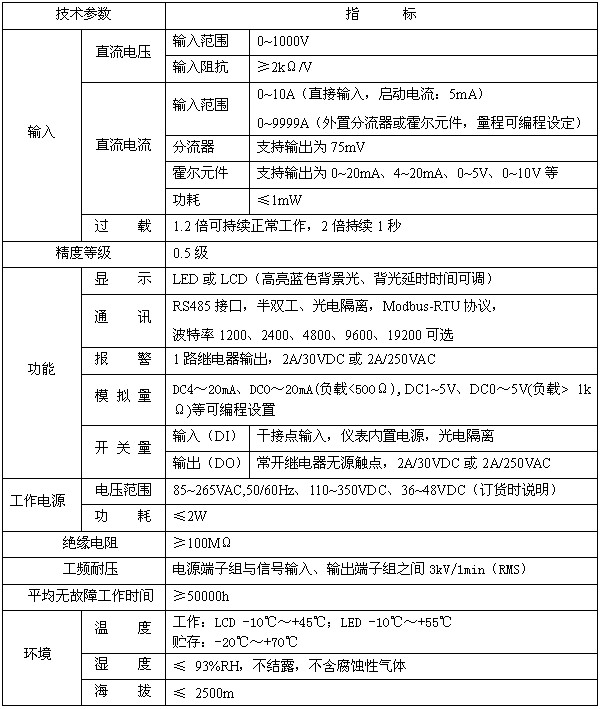

3　技術指標

4　產品規格
　72型產品規格

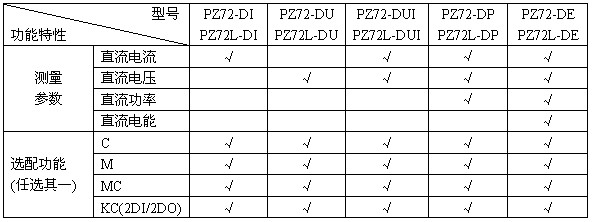

　　●功能一覽表

　　注：J(繼電器越限報警輸出)與第二路開關量輸出復用。

5　接線端子
　72型產品
　　●電流表

　　●電壓表

　　●多功能表

6　應用方案
