【希曼頓固態的特點】
光電隔離的輸入級，TTL電平兼容的輸入，直流24V或脈沖（4-24V）觸發方式。
高于2000V的輸入、輸出及底殼間的安全絕緣電壓，UL認可的安全部件
無觸點，無機械運動部件，無火花，無動作噪音，耐震動，長壽命。
小的死區電壓、小的諧波干擾（Z型）內部自帶RC吸收電路。
交流工作電流3－500A，工作電壓220－380V全系列。
工業級產品采用晶閘管芯片和銅瓷鍵合（DCB）底板。
型號參數列表：
型號(S普通型)功率控制方式為雙向晶閘管
工作電壓范圍
控制電壓
截至態漏電流
冷卻條件
外型尺寸（mm）
S203ZL/S203ZW
3A
12～440V
3～5V
<1mA
自然

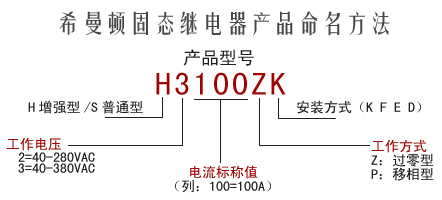

型號最后一位字母代表封裝形式，請以下列字母對照尺寸。
L：37×14.4×26 立式
W：30×33×21 臥式
C：35×15×35 立式
K：63×48×26 方塊式安裝孔距47.2
F：92×21×36 長條式安裝孔距80
S204ZW
4A
S208ZK
8A
4～24V
<8mA
S210ZK
10A
S212ZK
12A
S225ZF/S225ZK
25A
S240ZF/S240ZK
40A
S303ZL/S303ZW/S303ZC
<3mA
S304ZW/S304ZW
S306ZL/S306ZL
6A
S308ZK
<12mA
S310ZK
S312ZK
S325ZF\S325ZK
S340ZF\S340ZK
型號(H增強型)功率控制方式為單硅反并聯
工作電流
H275ZF/H275ZK/H275PF/H275PK
75A
風冷
型號最后一位字母代表封裝形式，請以下列字母對照尺寸。K：63×48×26 方塊式安裝孔距47.2F：92×21×36 長條式安裝孔距80E：92×24×44長條式安裝孔距80D：92×29.5×45 長條式安裝孔距80N：92×39×48 長條式安裝孔距80Q1：115×53.6×52 安裝孔距80×38Q2：125×62×56 安裝孔距80×38
H375ZF/ H375ZK/H375PF/ H375PK
12～510V
H380ZF/H380ZF
80A
H3100ZF/H3100PF
100A
H3120ZF/H3120PF
120A
H3150ZE/H3150PE
150A
H3200ZE/H3200PE
200A
H3220ZF/H3220PF
220A
H3250ZD/H3250PD
250A
H3300ZD/H3300PD
300A
H3340ZD/H3340ZNH3340PD/H3340PN
340A
H3400ZQ1/H3400PQ1
400A
H3500ZQ2/H3500PQ2
500A
安全操作；維修人員必須首先切端電源，才能檢查輸出線路 。切勿帶電操作！
額定電流的選擇：由于晶閘管模塊的過載能力比一般電磁元件小，為提高長期工作可靠性，合理的留有電流余量是必要地，對于一般負載（電阻型）額定有效值工作電流可按表稱值地60％來選擇,但必須考慮一些特殊負載條件，以避免過大的沖擊電流和過電壓對器件性能造成不必要的損害。白熾燈，電爐等類的“冷阻”特性造成開通瞬間的浪涌電流超過額定工作電源的數倍。某些類型的燈在燒斷瞬間會出現低阻抗，氣體和放電通道以及容性負載和切換電容器造成瞬間短路，可在線路中進一步串連電阻或電感作為限流措施，馬達的開啟，堵轉，關閉等也會產生較大的沖擊電流和電壓，中間繼電器，電磁閥吸合不可靠時引起抖動，以及電容換相電機，換相時電容充電電壓和輸入電源的疊加會在SSR兩端造成二倍高電壓，例如：SSR用于電力電容器投切控制的規則是：（1）電感限流：（2）投切前、放電電容的殘余電壓，此時，變壓器的次級負載不能開路，三相負載要平衡，調壓電路采用緩啟動和緩關斷，能避免電源合閘或斷電引起的瞬間浪涌電壓，浪涌電流異常。
SSR用于電磁閥和中間繼電器，正常負載工作電流很小，一般選用小功率SSR,又因負載為電感，可靠性較低。國內，國外設備上，大都在線圈間 并聯一只功率電阻，提高了SSR的開通率和吸收斷開瞬間浪涌電壓。
通態時損耗是SSR發熱的最主要的原因，此時，元件承受的熱耗散功率是：P耗＝V飽和壓降×有效值工作電流，例如當通過100A工作電流是，晶閘管通態有效壓降一般小于1.5V耗散時約150W.SSR工作結溫度不得超過125℃，相對底板（殼溫）的溫升，一般不超過80℃這時須根據實際工作環境條件，合理選用散熱器尺寸，應避免因過熱引起的失控（常通），甚至造成產品損失。否則應降低工作電流使用，器件才可靠，連續負載電流小于5A的固態繼電器可選擇線路板安裝型大功率10A以下的固態繼電器安裝時可采用散熱條件良好儀器底板，10A及10A以上的固態繼電器需配散熱器，固態繼電器與散熱器安裝面須涂一層導熱硅脂或加墊導熱模，當固態繼電器連續使用在30A以下時可采用自然風冷，連續工作電流超過30A時，需采用強制風冷。
