PZ系列交流檢測儀表

1　概述
　　該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus或Profibus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。

2　型號說明

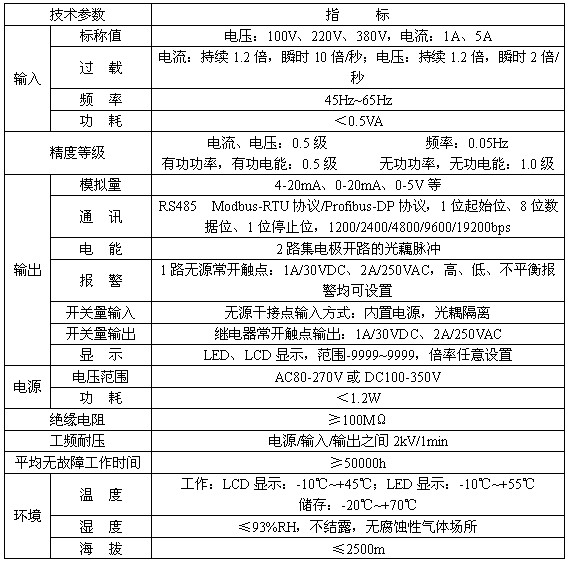

3　技術指標

4　 產品規格
4.1　72型產品規格
　　●功能一覽表

　　注：
　　1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
　　2、PZ72-E3(4)最多可帶2路M(模擬量)；
　　3、PZ72(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
　　4、PZ72-E3(4)具備一路有功電能脈沖信號輸出端口。

　　●外形及尺寸(mm)

5　接線端子

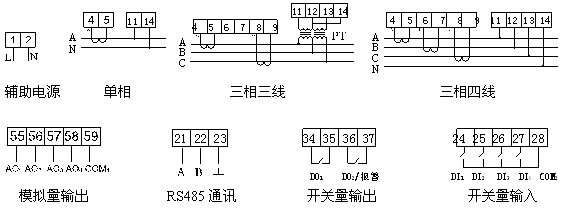

　　●電流表

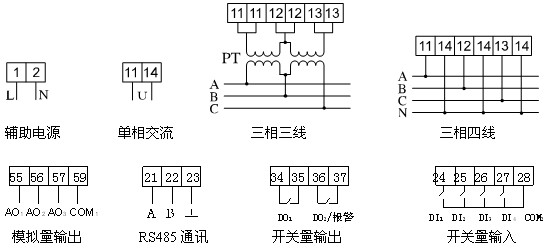

　　●電壓表（頻率表同單相電壓表）

　　●功率表

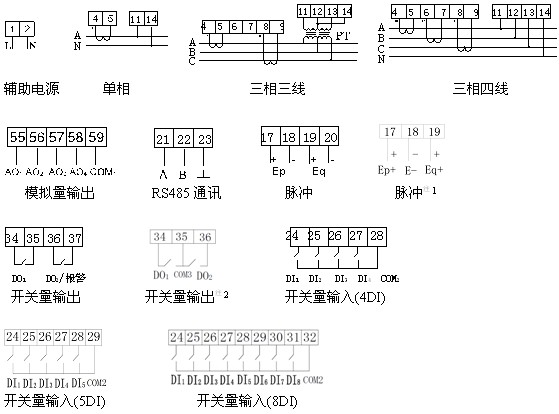

   ● 電能表

　　注1：適用于單相電能表及開關量為8DI/2DO的場合；
　　注2：適用于選配8DI/2DO的場合。

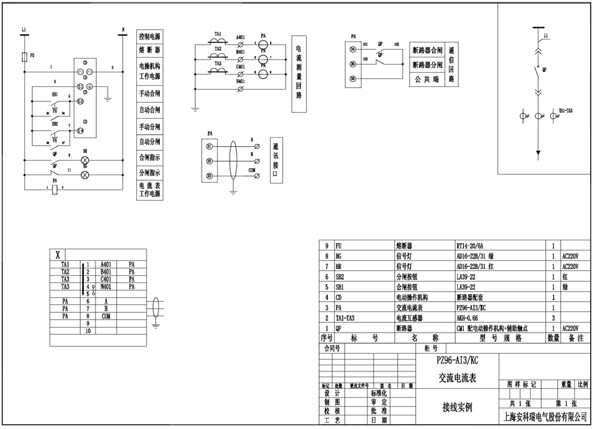

　　6　應用方案
