1　概述
　　ACR網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。
　　該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。

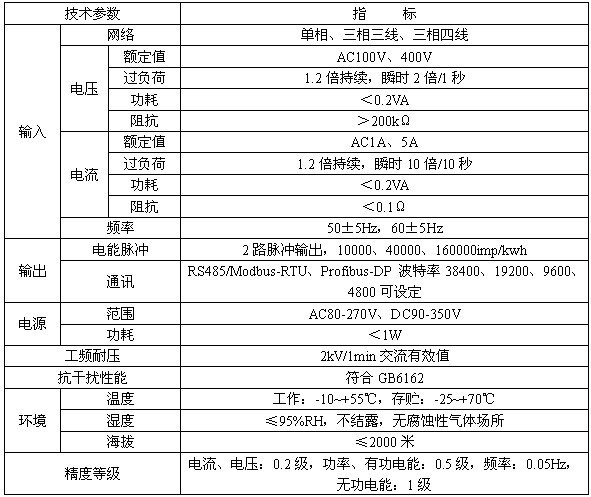

3　技術指標

4　產品規格
4.1  80型產品規格

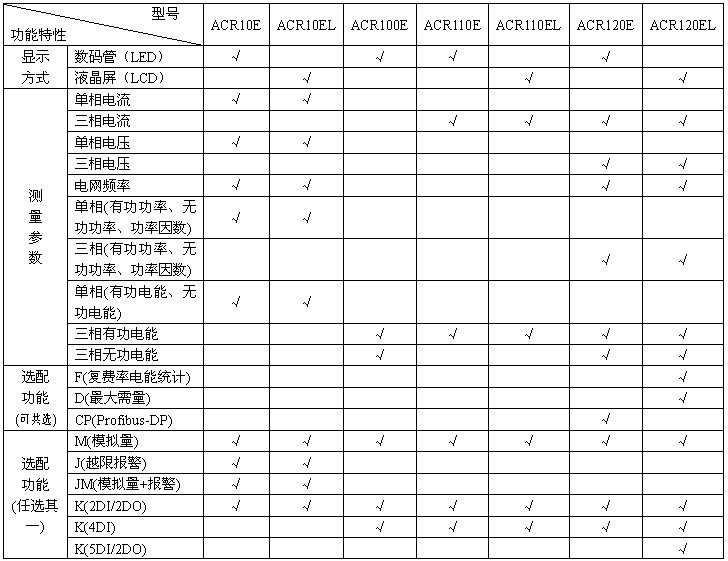

　　●功能一覽表

　　注：
　　1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
　　2、ACR10E(L)在選配K(2DI/2DO)功能時無脈沖信號輸出端口；
　　3、ACR100E、ACR110E(L)、ACR120E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、5DI/2DO)功能時無脈沖信號輸出端口；

　　●外形及開孔尺寸(mm)

5　接線端子

　　注1：適用于ACR350EGH的RS485通訊模塊；
　　注2：適用于ACR3XXE(L)選配8DI/2DO、8DI/4DO場合；
　　注3：適用于單相電能表及ACR3XXE(L)選配8DI/2DO場合。

6　應用方案
