■產品描述：UN235-OKD22-0XA0
★UN200模擬量輸入/輸出擴展模塊可以方便地?cái)U(kuò)展S7-200系列PLC的模擬量輸入/輸出通道
★擴展模塊具有與CPU相同的設計特點,通過總路線互相連接
★模塊可接受雙極性電壓,單極性電壓和電流輸入信號,滿足現場各種傳 感器要求;
技術規范
電氣參數
從+5VDC消耗電流
30 mA
從L+消耗電流
60mA
功耗
2W
模擬量輸入點數和類型
4;差分輸入
最大輸入電壓
30V
最大輸入電流
32mA
電流輸入范圍
0~20mA
分辨率
12位
雙極性量程范圍
-32，000~+32，000
單極性量程范圍
0~32，000
模數轉換時間
<200μs
模擬量輸出點數
1
電壓輸出范圍
-10~+10V
電流輸出范圍
12位電壓輸出;11位電流輸出
訂貨號
UN235-OKD22-0XA0
尺寸和重量
尺寸（長 X 寬 X 高）
71.2×80×62
凈重
138g

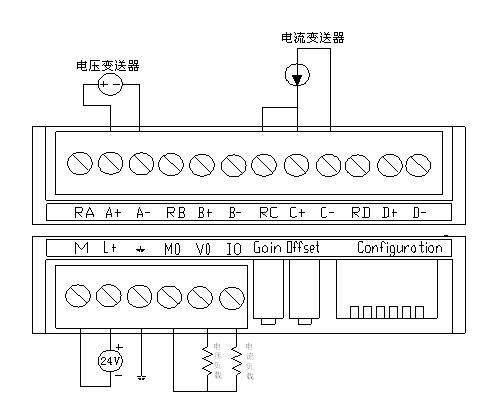

接線圖
