1　概述
　　PZ96B系列數顯控制儀表是一種用于電力及工業自動化測量的智能儀表，集多種測量功能于一身，一表多用，可測量直流電流、直流電壓、各種類型熱電偶、熱電阻、電阻傳感器，帶DC24V電源輸出可給外部兩線式變送器直接供電。儀表帶有多種可選功能：RS485接口、模擬量輸出、開關量輸入、繼電器報警輸出等。廣泛應用于電力直流屏監測，工業自動化控制領域的壓力、溫度、位移等的測量和控制。

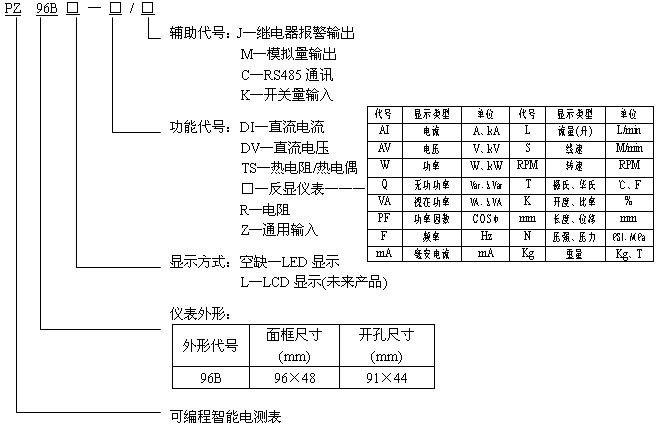

12　型號說明

13　產品特點
　　◆ 多用途通用信號輸入,有24V輸出，可接入2線式變送器
　　◆ 具有溫度傳感器斷線檢測功能
　　◆ 可選配變送功能和繼電器接點輸出
　　◆ 可選配4路開關量輸入，接受無源接點或光耦輸入方式

4　技術指標

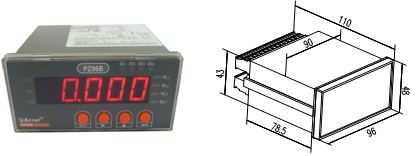

5　外形及尺寸(mm)

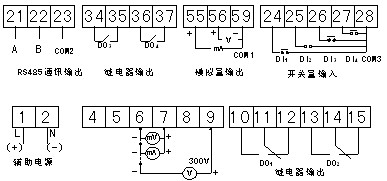

6　接線端子
6.1　PZ96B-DI、PZ96B-DV

6.2　PZ96B-TS

6.3　PZ96B-R

6.4　PZ96B-Z
