產品名稱：
|
億維 SM331 電流采集型模塊
|
|
型 號：
|
SM331
|
|
價 格：
|
0.00
|
|
品 牌：
|
億維
|
|
|
|
|
■產品描述 :
★能夠方便地擴展S7-300系列PLC的模擬量輸出通道
★可用于ET200M遠程I/O站的控制點數擴展
★可支持電流測量方式，滿足工業現場需求 |
|
技術規范 |
|
電氣參數 |
|
SM331 |
UN331-7KF02-0MA20 |
|
電源損耗 |
|
|
額定值（DC) |
24V |
|
反極性保護 |
|
|
從背板總路線消耗電流 |
100mA |
|
從負載電壓L+消耗電流 |
120mA(無雙線變送器) |
|
變送器的電源 |
|
|
供電電流 |
沒通道最大30mA |
|
短路保護 |
有 |
|
功耗 |
3.6W |
|
電流輸入時允許的輸入最大電流 |
|
|
模擬量輸入點數 |
8 |
|
電纜長度（屏蔽） |
200米 |
|
輸入范圍（額定值） |
±3.2mA,4-20mA,0-20mA, ±20mA |
|
A/D 轉換精度 |
16位 |
|
基本轉換時間 |
190ms |
|
干擾抑制頻率 |
400/60/50/10HZ |
|
基本誤差極限（運行在25℃) |
|
|
電流 3.2-20mA |
±0.6% |
|
中斷 |
|
|
診斷中斷 |
有，每組可設置參數 |
|
極限值中斷 |
有，可設置參數 |
|
光電隔離 |
|
|
通道之間 |
無 |
|
通道與背板總線之間 |
有 |
|
所需前連接器 |
20針 |
|
尺寸（長 X 寬 X 高） |
40×125×120 |
|
凈重 |
260g |
|

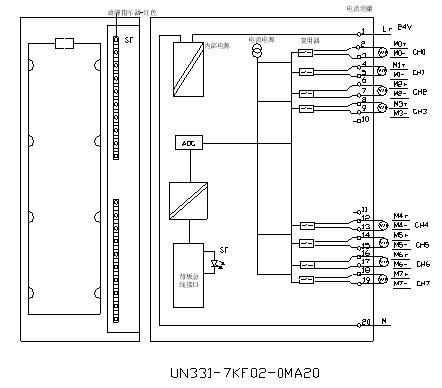

接線圖 |
|
|
|
|
|
