BS232-9 ---320元
BS232-25 ---320元
BS232B-9--- 580元（現不生產）
BS232C-9 ---780元 （隔離全部信號）
BS232C-25 ---580元 （隔離全部信號）
波士RS-232 光電隔離器——速率更快、體積更小、外形更酷！（均無源）最高9600bps
一、用途
波士電子的BS-232 系列RS-232 光電隔離器用于實現RS-232串行口的光電隔離。BS232用于保護通信的RS-232串行口及機器，還可用于實現RS-232 串行通信的機器之間的光電隔離。目前世界上只有波士電子能夠在DB-9/DB-9 轉接盒大小內實現RS-232 的三線以上的光電隔離，其中BS232C-9隔離了全部RS-232信號！
二、硬件安裝
BS232系列RS-232 光電隔離器有四種型號：BS232-9型的外型為DB-9(孔)/DB-9(針)轉接盒大小、BS232-25 型的外形為DB-25(針)/DB-25(孔)大小。
如果將 BS232-9 型 RS-232 光電隔離器的孔座一端直接插在 PC 機等數據終端設備（DTE）的RS-232插座（針座）上，則BS232-9 型的另外一端（針座）相當于一個新的光電隔離的RS-232口。如果將BS232-9 型RS-232光電隔離器的針座一端直接插在MODEM等數據通信設備（DCE）的RS-232插座（孔座）上，則BS232-9 型的另外一端（孔座）相當于一個新的光電隔離的RS-232口。注意：BS232-9、BS232-25型只隔離并且只傳送RS-232的收、發、地。BS232B-9型RS-232 光電隔離器（DB-9針/DB-9孔轉接盒大小）不僅隔離RS-232 的收、發、地，而且還隔離RTS 和CTS。如果要隔離DTR和DSR，或者其他信號可以特別聲明。
BS232C-9型RS-232 光電隔離器（DB-9 針/DB-9 孔轉接盒大小）不僅隔離RS-232 的收、發、地，而且還隔離RTS 和CTS、DTR 和DSR。將BS232C-9 的DB-9孔座直接外插PC機的RS-232串行口(DB-9針座)，則 BS232C-9 的另外一端(DB-9 針座)為新的光電隔離后的 RS-232 串行口。BS232C-25型光電隔離器功能同BS232C-9，只是外形為DB-25 針/DB-25 孔轉接盒大小。
附：PC機RS-232串行口的DB-25 芯與DB-9 芯連接器引腳分配如下：
|
DB-9 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
DB-25 |
8 |
3 |
2 |
20 |
7 |
6 |
4 |
5 |
22 |
|
定義 |
DCD |
RXD |
TXD |
DTR |
GND |
DSR |
RTS |
CTS |
RI |
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號即可，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！購3 只以上贈送WINDOWS下的RS-232/RS-485通信檢測軟件以及VB,C++,DELPHI 的RS-232串行通信開發軟件。
四、性能說明
BS232 系列 RS-232 光電隔離器都無需供電，隔離電壓 2500V，通信速率一般保證最高9600bps，實際可達38.4Kbps以上。波士電子也提供軍品級的產品，溫度范圍為—40℃到+80℃。
 |
|
|
|
| |
|
|
RS-232光電隔離器、光隔遠程收發器
世界上唯一的可以將鼠標延長1000米的產品：Y232B9VM
| 主要優點: |
·目前世界上只有波士電子能夠在DB-9/DB-9外形中實現RS-232三線以上的光電隔離！
·波士RS-232光電隔離器支持最高速率達150Kbps！
·絕不影響RS-232電平、可以傳輸30米以上！
·速率更快、體積更小、外形更酷！無須外接電源！
|
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
功 能 |
特 性 |
說 明 |
|
波士RS-232光電隔離器系列 |
| BS232-9 |
RS-232光電隔離器 |
無須供電、DB-9/DB-9外形 |
無須供電 |
| BS232T9 |
RS-232光電隔離器 |
內置DC/DC隔離電源、DB9/DB9外形 |
無須供電 |
| BS4232 |
RS-232一對四光電隔離器 |
一個232口與四個232口的光電隔離 |
無須供電 |
| BS232-25 |
RS-232光電隔離器 |
無須供電、DB-25/DB-25外形 |
無須供電 |
| BS232B-9 |
RS-232光電隔離器 |
DB-9/DB-9外形、多隔離握手信號 |
無須供電 |
| BS232C-9 |
RS-232光電隔離器 |
DB-9/DB-9外形、隔離全部信號 |
無須供電 |
| BS232C25 |
RS-232光電隔離器 |
DB-25/DB-25外形、隔離全部信號 |
無須供電 |
| BS232V9 |
RS-232光電隔離器 |
DB-9/DB-9外形、無源有源通用 |
無源/5V |
| BS232H9 |
有源RS-232全速光電隔離器 |
DB-9/DB-9外形、0-150Kbps |
5V供電 |
| BS232H25 |
有源RS-232全速光電隔離器 |
DB-25/DB-25外形、0-150Kbps |
5V供電 |
| BS232HC |
有源RS-232高速光電隔離器 |
DB-25/DB-25外形、隔離全部信號 |
5V供電 |
|
波士RS-232光隔遠程收發器系列 |

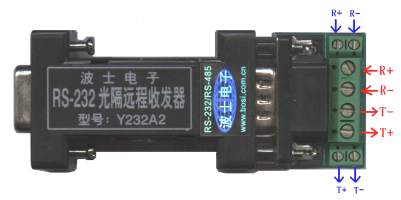

| Y232A2 |
冗余型RS-232光隔遠程收發器 |
兩路輸出、DB-9/DB-9外形 |
無須供電 |
| Y232B9 |
RS-232光隔遠程收發器 |
DB-9/DB-9外形、遠傳所有RS-232信號 |
無須供電 |
| Y232B9VM |
RS-232全信號延長器(1Km) |
遠傳所有RS-232信號、可延長鼠標等 |
5V供電 | |
|
