TTL/RS-232/轉光纖
OPT232TL---1280元
RS-232/TTL/光纖轉換器 17*33*77mm 0—115.2Kbps 距離4KM
1、用途
波仕電子的 OPT232TL（多模）型RS-232/TTL/光纖轉換器用于實現 RS-232電平、TTL電平的光纖傳輸、是世界上最小的串口/光纖轉換器。OPT232TL具有RS-232接口以及 TTL接線端子，電源接線端子，可以在苛刻的條件下實現光纖通信。
2、硬件安裝
OPT232TL型 RS-232/TTL/光纖轉換器（多模）的外形為 DB-9/DB-9轉接盒大小，其中 DB-9(孔座)一端為 RS-232電平，另外一端為一對 ST光纖接頭。上側面有 TTL電平的接線端子、下側面有 5V電源接線端子。
OPT232TL的 DB-9 孔端可以直接外插 PC機的 DB-9 針 RS-232口（針座）、只用到 RXD-2、TXD-3、GND-5 三個信號線。TTL電平的引腳位于產品上側面，如下面的產品圖所示。TTL引腳共3 個接線端子，中間一個為 GND地線，左右兩側分別為收發信號線，注意圖示的 TTL信號的接收、發送流向。OPT232TL通過跳線設置來選擇是接 RS-232還是TTL。跳線位于 TTL接線端子的旁邊。接RS-232口時跳線靠 RS-232口側短接。接TTL時跳線靠光纖側短接。OPT系列光纖轉換器使用時發送器ST 頭通過光纖接對方的接收器ST 頭。外接 5V電源要求 4.5V到5.5V，隨產品配套免費提供電源，產品功耗小于 100mA。
3、性能特點
波仕電子的 OPT232TL光纖轉換器速率 0—115.2Kbps。均無需任何軟件初始化設置！確保適合所有軟件及串口光纖接口!
光纖接口 :ST（可選 FC、SC）
電氣接口: DB-9、DB-25
傳輸介質: 雙多模光纖
尺寸及重量:DB-9/9 轉接頭大小、70克、17*33*77mm
通信方式: 標準 RS-232電平、TTL電平/速率：0—115.2Kbps 傳輸距離 4Km（多模）
光波長 :820nm（多模）
適用光纖 50/125、62.5/125、100/140um
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422/光纖轉換器
無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
| 主要優點: |
1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電 2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器
3.OPT485、OPT485S為RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器 |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
RS-232/RS-485/RS-422口通用轉光纖
| OPT485L1 |
單纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
單纖雙向、SC頭 |
5V供電 |

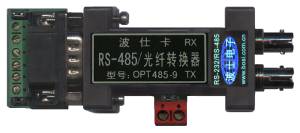

| OPT485-9 |
微型RS-232/485/422/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
5V供電 |
| OPT485 |
RS-232/485/422/光纖轉換器 |
多模 |
DB-25/DB-25外形 |
5V供電 |

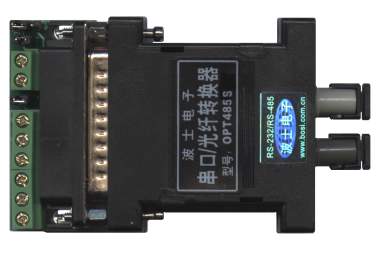

| OPT485S |
RS-232/485/422/光纖轉換器 |
單模 |
DB-25/DB-25外形 |
5V供電 |
無源RS-232轉光纖
| OPT232-9 |
微型無源RS-232/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
無須供電 |
| OPT232S-9 |
微型無源RS-232/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
無須供電 |
| OPT232V9 |
無源有源通用RS-232/光纖轉換器 |
多模 |
兼容OPT232-9 |
無源/5V供電 |
RS-232/RS-485/RS-422/光纖中繼轉換
| OPT35EX |
通用RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EX |
RS-485/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EXS |
RS-485/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT232EX |
RS-232/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT232EXS |
RS-232/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT14HUB |
1路串口光纖擴4路光纖集線轉換器 |
多模 |
適合星形光纖組網 |
5V供電 |
| OPT22 |
微型串口雙環冗余光端機 |
多模 |
適合環形光纖組網 |
5V供電 |
CAN/光纖轉換器、CAN/光纖中繼轉換
| OPT-CANL1 |
單纖CAN/光纖轉換器 |
單模多模通用 |
單纖雙向、SC頭 |
5V供電 |

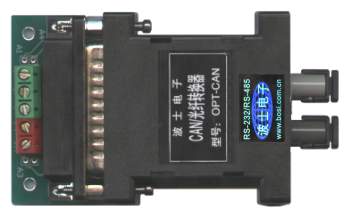

| OPT-CAN |
CAN/光纖轉換器 |
多模 |
無須軟件設置 |
5V供電 |
| OPT-CANS |
CAN/光纖轉換器 |
單模 |
無須軟件設置 |
5V供電 |
| OPT-CANEX |
CAN/光纖中繼轉換器 |
多模 |
自動適應所有協議 |
5V供電 |
| OPT-CANEXS |
CAN/光纖中繼轉換器 |
單模 |
自動適應所有協議 |
5V供電 |
TTL/RS-232/轉光纖
| OPT232TL |
微型RS-232/TTL/光纖轉換器 |
多模 |
支持RS-232、TTL |
5V供電 |
| OPT232TLS |
微型RS-232/TTL/光纖轉換器 |
單模 |
支持RS-232、TTL |
5V供電 |
RS-232轉2路光纖
| OPT2322 |
RS-232/2路光纖轉換器 |
多模 |
一路串口兩路光纖 |
5V供電 |
| OPT2322S |
RS-232/2路光纖轉換器 |
單模 |
一路串口兩路光纖 |
5V供電 |
全信號RS-232/光纖轉換
| OPT232AL |
全信號RS-232/光纖轉換器 |
多模 |
多傳RS-232握手信號 |
5V供電 |
單模/多模光纖相互轉換
| OPT485MS |
單模/多模串口光纖轉換器 |
多模-單模 |
支持各種串口光纖 |
5V供電 |
USB轉串口光纖
| OPTU232L1 |
USB/串口光纖轉換器 |
多模 |
串口通信協議 |
無須供電 |
| OPTU232SL1 |
USB/串口光纖轉換器 |
單模 |
串口通信協議 |
無須供電 |
以太網轉串口光纖
| OPET232L1 |
以太網/串口光纖轉換器 |
多模 |
串口通信協議 |
5V供電 | |
