OPT-CAN  --- 1280元                     有源

OPT-CANS ---2480元              有源

OPT-CANEX --- 2760元                    有源

OPT-CANEXS ---4260元   100Kbps   有源

CAN/光纖轉換器

CAN/光纖中繼轉換器

波仕電子的型號為OPT-CAN（多模）和OPT-CANS（單模）的CAN/光纖轉換器用于將CAN信號轉換為通過光纖傳輸。型號為OPT-CANEX（多模）和OPT-CANEXS（單模）的CAN/光纖中繼轉換器用于實現CAN光纖傳輸?shù)难娱L、多點CAN組網時CAN節點的光纖轉換，還可以用于將一個CAN信號同時轉換成兩組光纖傳輸。采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。

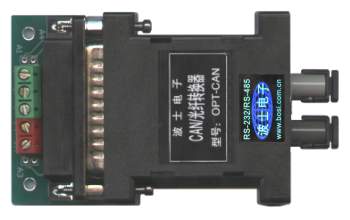

 波仕的OPT-CAN[S]系列CAN/光纖轉換器外形為DB-25/DB-25轉接盒大小，其中DB-25(針座)配有接線端子、外接5V電源（<50mA），使用一對ST光纖接頭。

波仕的OPT-CANEX[S]系列CAN/光纖中繼轉換器外形為DB-25/DB-25轉接盒大小，其中兩邊的DB-25配有兩對ST光纖接頭、中間的電纜外接CAN接口轉換器和5V電源（<50mA）。

CAN/光纖轉換器使用時發送器（TX）的ST頭通過光纖接對方接收器（RX）的ST頭。



    波仕電子的所有CAN/光纖轉換器、中繼轉換器無需任何初始化設置！確保適合所有軟件!最高通信速率100Kbps。 波仕電子獨有的CAN速率自動適應技術保證無須設置速率、格式等，直接使用。

CAN的光纖多機通信圖與波仕的RS-232/485/光纖多機通信圖是一樣的。





 波仕電子配套提供各種長度單芯、雙芯光纖以及ST接頭。對外接5V電源要求5V(±0.5V) 50mA。



 OPTCAN[S]作為CAN/光纖轉換器時的DB-25端引腳狀態如下：

* 22腳同時還是CAN信號的參考地線,在端子板上7腳與22腳是短接的。



OPTCAN作為RS-232輸入時的DB-25端引腳狀態如下：

**22腳既是RS-232的信號地、也是電源的地。



僅僅當OPTCANS（單模）進行近距離測試時（500米以內）建議在DB-25端的16-17腳之間

接10KΩ左右的電阻。如果OPTCANS的接線端子反面已經焊接有10KΩ左右的電阻，請在遠距離通信時去掉這個電阻。(如下圖)
