OPT232EX---2280 有源 89mm*33mm*17mm
OPT232EXS ---3480元 有源
OPT485EX---2580 （沒圖） 有源
OPT485EXS---3780元 有源
波仕RS-232/485/光纖中繼轉換器
一、用途
波仕電子的OPT232EX[S]、OPT485EX[S]系列RS-232/485/光纖中繼轉換器用于：1、實現RS-232/485光纖通信的中繼，也就是延長串口光纖通信距離 2、實現串行光纖多機通信，就是將多個RS-232或者RS-485接口接入同一個串口光纖通信網 3、實現一路RS-232或RS-485同時到兩路光纖的轉換。波仕OPT232EX[S]、OPT485EX[S]系列是世界上最小的RS-232/485/光纖中繼轉換器。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。
二、硬件安裝
波仕OPT232EX[S]、OPT485EX[S]光纖中繼轉換器的外形為DB-25/DB-25轉接盒大小，使用一對多模ST光纖接頭（OPT485EX、OPT232EX）或者一對單模ST光纖接頭（OPT485EXS、OPT232EXS），中間有一根電纜連接一個RS-232口的DB-9針座和5V電源引腳。OPT232EX[S]的RS-232口可以配接波仕電子的RS-232/RS-485轉換器構成OPT485EX[S]。OPT232EX[S]需要外接直流5V電源（<50mA）。
OPT232EX[S]光纖中繼轉換器的光纖接收器（RX）和光纖發送器（TX）見產品標簽。使用時發送器ST頭通過光纖接對方的接收器ST頭。注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時請一定將ST座和ST頭用相配套的橡皮塞子蓋住。均可選SC、FC型的光纖接頭。波仕電子可以另外配套提供各種光纖。
三、性能特點
波仕電子的OPT232EX[S]光纖中繼轉換器最高速率115.2Kbps。均無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件!
|
光纖接口 |
雙ST頭（或者FC、SC頭可選擇） |
|
電氣
接口 |
DB-9針RS-232（針座） |
|
傳輸介質 |
雙多模光纖或者雙單模光纖 |
接線端子（RS-485、RS-422） |
|
通信
方式 |
異步RS-232 |
尺寸及重量 |
DB-25/25轉接頭大小、120克 |
|
全雙工半雙工通用RS-485、RS-422 |
傳輸距離 |
4Km（多模）、50Km（單模） |
|
光波長 |
820nm（多模）、1300nm（單模） |
適用光纖 |
50/125、62.5/125、100/140um |
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422/光纖轉換器
無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
| 主要優點: |
1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電 2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器
3.OPT485、OPT485S為RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器 |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
RS-232/RS-485/RS-422口通用轉光纖
| OPT485L1 |
單纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
單纖雙向、SC頭 |
5V供電 |

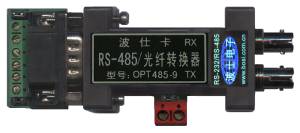

| OPT485-9 |
微型RS-232/485/422/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
5V供電 |
| OPT485 |
RS-232/485/422/光纖轉換器 |
多模 |
DB-25/DB-25外形 |
5V供電 |
| OPT485S |
RS-232/485/422/光纖轉換器 |
單模 |
DB-25/DB-25外形 |
5V供電 |
無源RS-232轉光纖
| OPT232-9 |
微型無源RS-232/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
無須供電 |
| OPT232S-9 |
微型無源RS-232/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
無須供電 |
| OPT232V9 |
無源有源通用RS-232/光纖轉換器 |
多模 |
兼容OPT232-9 |
無源/5V供電 |
RS-232/RS-485/RS-422/光纖中繼轉換
| OPT35EX |
通用RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EX |
RS-485/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EXS |
RS-485/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT232EX |
RS-232/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT232EXS |
RS-232/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT14HUB |
1路串口光纖擴4路光纖集線轉換器 |
多模 |
適合星形光纖組網 |
5V供電 |
| OPT22 |
微型串口雙環冗余光端機 |
多模 |
適合環形光纖組網 |
5V供電 |
CAN/光纖轉換器、CAN/光纖中繼轉換
TTL/RS-232/轉光纖
| OPT232TL |
微型RS-232/TTL/光纖轉換器 |
多模 |
支持RS-232、TTL |
5V供電 |
| OPT232TLS |
微型RS-232/TTL/光纖轉換器 |
單模 |
支持RS-232、TTL |
5V供電 |
RS-232轉2路光纖
| OPT2322 |
RS-232/2路光纖轉換器 |
多模 |
一路串口兩路光纖 |
5V供電 |
| OPT2322S |
RS-232/2路光纖轉換器 |
單模 |
一路串口兩路光纖 |
5V供電 |
全信號RS-232/光纖轉換
| OPT232AL |
全信號RS-232/光纖轉換器 |
多模 |
多傳RS-232握手信號 |
5V供電 |
單模/多模光纖相互轉換
| OPT485MS |
單模/多模串口光纖轉換器 |
多模-單模 |
支持各種串口光纖 |
5V供電 |
USB轉串口光纖
以太網轉串口光纖
|
《串口光纖通信的組網方式》 RS-232光纖多機通信圖 RS-485光纖多機通信圖 安裝支架圖
OPT14HUB星形光纖組網多機通信圖 OPT22雙環光纖組網多機通信圖
|
