無源RS-232轉光纖
OPT232-9 ---1280元 多模 無源
OPT232S-9---2480元 單模 無源
超小型無源 RS-232/光纖轉換器 115.2Kbps 89mm*33mm*17mm
一、用途
波士電子的超小型無源 RS232/光纖轉換器具有波士 OPT232[S]系列 RS-232/光纖轉換器的全部功能，體積更小，并且增加了支持三線RS-232 的功能。用于實現 RS232 的光纖傳輸、特別是只有收（RXD）、發（TXD）、地（GND）三根線的 RS232 口的無源光纖傳輸,比如儀表的 RS232 口。波士電子發明和首創了無須外接電源的 RS232/光纖轉換器、是世界上最小的光纖轉換器。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。波士光纖轉換器廣泛用于各種工業過程控制、分布數據采集等場合、特別適合電力系統自動化、交通控制等部門。
二、硬件安裝
OPT2329 型 RS232/光纖轉換器（多模） 的外形為 DB9/DB9 轉接盒大小， 其中DB9(孔座)一端直接插在 DB9 芯 RS232 針座上、無須外接電源，使用一對 ST 光纖接頭。
OPT232S9 型 RS232/光纖轉換器（單模）的外形為 DB9/DB25 轉接盒大小，其中 DB9(孔座)一端直接插在 DB9 芯 RS232 針座上、無須外接電源，使用一對 ST 光纖接頭。
OPT 系列光纖轉換器使用時發送器 ST 頭通過光纖接對方的接收器 ST 頭。 波士OPT 系列光纖轉換器支持多機通信。注意保持光纖轉換器的 ST 座、光纖的ST 頭的清潔，如果不連接時請一定將ST 座和 ST 頭用相配套的橡皮塞子蓋住。
三、性能特點
波士電子的 OPT 系列 RS-232/光纖轉換器最高速率 115.2Kbps 以上。均無需任何初始化設置！獨有波士零延時自動收發轉換技術，確保適合所有軟件!確保接三線制 RS-232 口時無須供電！
|
光纖接口 |
ST（可選 FC、SC） |
|
傳輸介質 |
雙多模光纖、或雙單模光纖 |
|
通信
方式 |
異步 RS232 |
|
RXD、TXD、GND 三線制即可 |
|
光波長 |
820nm（多模）、1300nm（單模） |
|
電氣接口 |
DB9 孔 RS232（外插針座） |
|
尺寸及重量 |
DB9/9 轉接頭大小、70 克 |
|
|
DB9/25 轉接頭大小、90 克 |
|
傳輸距離 |
4Km（多模） 、50Km（單模） |
|
適用光纖 |
50/125、62.5/125、100/140um |
|
型 號 |
說明（多模） |
|
OPT232-9 |
RS232/光纖轉換器（無源） |
|
OPT232S-9 |
RS232/光纖轉換器（無源） |
波士電子配套提供各種長度單芯、雙芯光纖以及ST、FC、SC 接頭。
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422/光纖轉換器
無源RS-232/光纖轉換器為波士電子發明，是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利：ZL03335086、ZL03335087、ZL03335088，仿冒必究！
| 主要優點: |
1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電 2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器
3.OPT485、OPT485S為RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器 |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
RS-232/RS-485/RS-422口通用轉光纖
| OPT485L1 |
單纖RS-232/485/422/光纖轉換器 |
單模多模通用 |
單纖雙向、SC頭 |
5V供電 |

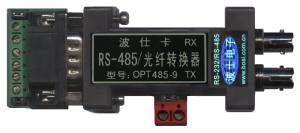

| OPT485-9 |
微型RS-232/485/422/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
5V供電 |
| OPT485 |
RS-232/485/422/光纖轉換器 |
多模 |
DB-25/DB-25外形 |
5V供電 |

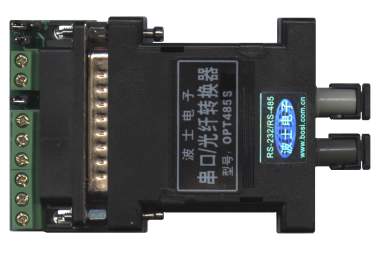

| OPT485S |
RS-232/485/422/光纖轉換器 |
單模 |
DB-25/DB-25外形 |
5V供電 |
無源RS-232轉光纖
| OPT232-9 |
微型無源RS-232/光纖轉換器 |
多模 |
DB-9/DB-9外形 |
無須供電 |
| OPT232S-9 |
微型無源RS-232/光纖轉換器 |
單模 |
DB-9/DB-25外形 |
無須供電 |
| OPT232V9 |
無源有源通用RS-232/光纖轉換器 |
多模 |
兼容OPT232-9 |
無源/5V供電 |
RS-232/RS-485/RS-422/光纖中繼轉換
| OPT35EX |
通用RS-232/485/422/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EX |
RS-485/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT485EXS |
RS-485/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT232EX |
RS-232/光纖中繼轉換器 |
多模 |
適合總線形光纖組網 |
5V供電 |
| OPT232EXS |
RS-232/光纖中繼轉換器 |
單模 |
適合總線形光纖組網 |
5V供電 |
| OPT14HUB |
1路串口光纖擴4路光纖集線轉換器 |
多模 |
適合星形光纖組網 |
5V供電 |
| OPT22 |
微型串口雙環冗余光端機 |
多模 |
適合環形光纖組網 |
5V供電 |

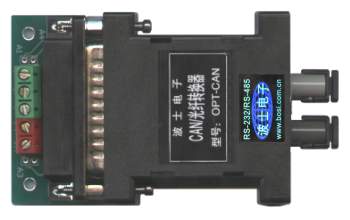

CAN/光纖轉換器、CAN/光纖中繼轉換
TTL/RS-232/轉光纖
| OPT232TL |
微型RS-232/TTL/光纖轉換器 |
多模 |
支持RS-232、TTL |
5V供電 |
| OPT232TLS |
微型RS-232/TTL/光纖轉換器 |
單模 |
支持RS-232、TTL |
5V供電 |
RS-232轉2路光纖
| OPT2322 |
RS-232/2路光纖轉換器 |
多模 |
一路串口兩路光纖 |
5V供電 |
| OPT2322S |
RS-232/2路光纖轉換器 |
單模 |
一路串口兩路光纖 |
5V供電 |
全信號RS-232/光纖轉換
| OPT232AL |
全信號RS-232/光纖轉換器 |
多模 |
多傳RS-232握手信號 |
5V供電 |
單模/多模光纖相互轉換
| OPT485MS |
單模/多模串口光纖轉換器 |
多模-單模 |
支持各種串口光纖 |
5V供電 |
USB轉串口光纖
以太網轉串口光纖
|
《串口光纖通信的組網方式》 RS-232光纖多機通信圖 RS-485光纖多機通信圖 安裝支架圖
OPT14HUB星形光纖組網多機通信圖 OPT22雙環光纖組網多機通信圖
|
