波士USB 光電隔離器

專利號: ZL02284234.1。世界上第一款USB光電隔離器！



性能特點

新一代波仕USB光電隔離器秉承波仕轉換器的一貫特色，具有超小型的專利外形(75*23*47mm)、支持USB2.0全速（12M）、隔離2500V電壓、無須外接電源、無須驅動程序。由于USB信號的時序、幅值、方向、速率、規約都及其復雜，所以實現USB信號的光電隔離也是非常復雜的技術，這基本上代表了光電隔離領域的最高水準。波仕電子經過多年的潛心研究，終于開發出這一具有國際領先水準的產品，并且已經獲得專利。專利號: ZL02284234.1、200630307752.專利產品,謹防假冒!相關技術文章見《電子技術應用》雜志2007年第8期《USB接口的幾種隔離方案》。

硬件安裝

波仕USB光電隔離器的使用非常簡單，與一根普通的USB延長電纜的使用是一樣的。

BS-USB產品的上位機側的電纜為B型插座，通過USB打印線接計算機的USB插座。BS-USB產品的下位機側的電纜為A型插座，用于外接USB設備（比如U盤、USB/RS-232轉換器）的插頭。也就是說，當BS-USB產品外接計算機的USB口時，BS-USB的插座就相當于是已經隔離的USB口。由于BS-USB自帶隔離DC/DC并且自耗一定功率，所以對外驅動能力略小于原計算機USB口的驅動能力。雖然BS-USB的設備端有4個A型機械插座，但是電氣上是內部短接的所以實際上是一個口，任何時刻只能夠插其中任意一個，不能夠同時插多個USB設備。要求接多個USB設備請選用BS-USB4型USB隔離HUB。BS-USB特別適合具有USB口的醫療儀器、高電壓數據采集設備等。

軟件設置

因?yàn)锽S-USB的使用是不需要驅動程序的。BS-USB4僅僅是一個透明的物理隔離，與計算機操作系統無關。自然，BS-USB4支持各種操作系統，Windows Vista/XP/2000/me/7等都可以。





首頁 　 公司簡介 　 產品信息 　 銷售代理 　 軟件下載 　 人才招聘 　 公司電話 027-51518047 027-62425625 傳真 027-51518048

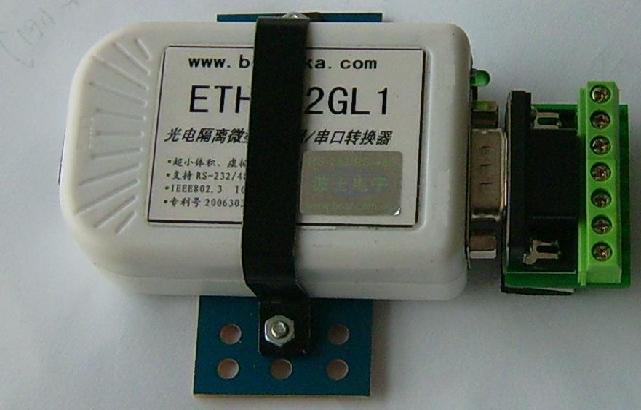

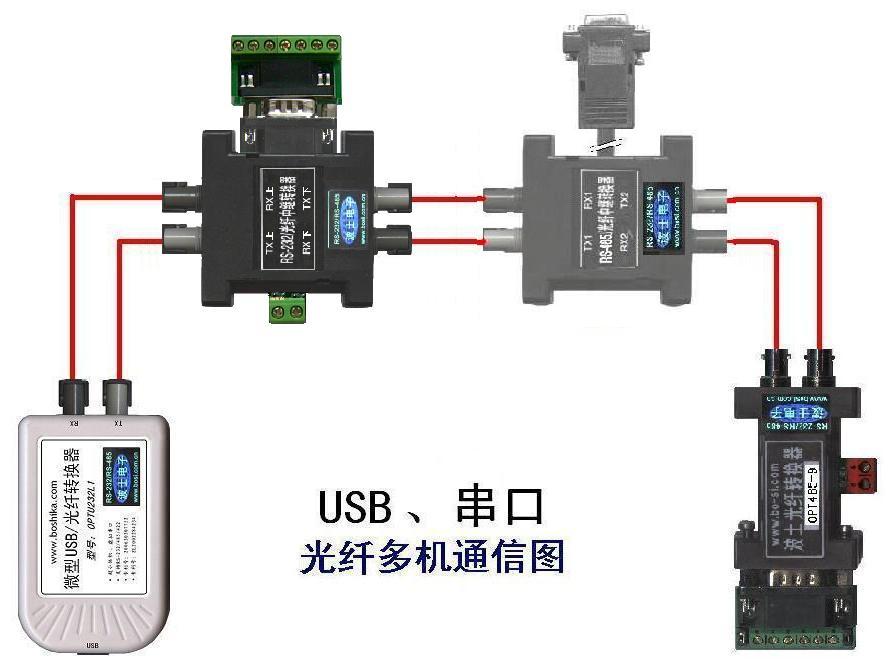

產品信息   RS-232/RS-485/RS-422轉換器   RS-232/RS-485/CAN/光纖轉換器   RS-232光電隔離器、遠程收發器   RS-485中繼器、超遠程驅動器   USB、以太網/串口、光纖收發器    其它串口類產品               USB串口光纖多機通信圖     以太網串口光纖多機通信圖        安裝支架圖

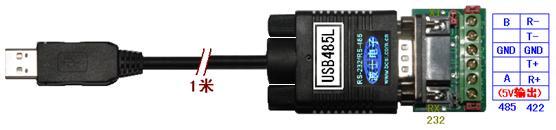

波士USB、以太網轉串口、光纖   主要優點: 世界上最小的以太網/串口轉換器、支持RS-232/485/422，虛擬串口，使用簡便！特小的USB/RS-485轉換器、無須外接電源！專利號：200730098650、200630307752、ZL2002284234，侵權必究！OPTU232L1被評為2007年度中國十大創新通訊產品                   用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載產品說明書（.pdf格式文件） 類 型 型 號 功 能 特 性  USB轉高速光隔   RS-232/485/422  USB232GH1  高速光隔USB/RS-232/485/422轉換器(新！)  世界上最小！  USB232GH2  高速光隔USB/RS-232/485/422轉換器  無須外接電源  USB232GH  高速光隔USB/RS-232/485/422轉換器  無須外接電源 USB轉隔離232/485  USB232GL1  光隔USB/RS-232/485/422轉換器  無須外接電源 USB轉232/485/422   USB485L  USB與RS-485/RS-422/RS-232轉換器   世界上最小！  USB轉RS485/422   USB1485  將USB口轉換為1個RS-485口或RS-422口  無須外接電源   USB轉RS-232  USB232GQ  高速光隔USB/全信號RS-232轉換器  無須外接電源   USB232  將USB口轉換為1個全信號RS-232口  無須外接電源   USB轉2路串口  USB2232L   USB/2路串口(RS-232/485/422)轉換器  無須外接電源  USB/串口光纖 OPTU232SL1 USB/串口光纖轉換器 [單模、世界上獨創產品]  無須外接電源 OPTU232L1 USB/串口光纖轉換器 [多模、世界上獨創產品]  無須外接電源 　  以太網-串口 ETH232GHH 高速光隔微型以太網/串口轉換器(232/485/422)   世界上最小！ ETH232GL1 光電隔離微型以太網/串口轉換器(232/485/422)   世界上最小！  ETH232L1  微型以太網/串口轉換器（RS-232/485/422）   世界上最小！  以太網I/O  ETH12D  微型以太網I/O控制器(12路I/O、1路RS-232)   世界上最小！ 以太網/串口光纖  OPET232L1  微型以太網/串口光纖轉換器   世界上首創！ 　 以太網光纖收發 OPET100L  微型以太網光纖收發器（10/100M、世界最小）  單模多模通用 OPET100L1   微型以太網光纖收發器（單纖、世界最小！）  單模多模通用 　    USB隔離器  BS-USB4   USB光電隔離HUB（新！隔離3000V）   無須外接電源   BS-USB    USB光電隔離器（隔離2500V）   無須外接電源  USB數據采集器  U812BL  8路12位A/D，帶USB轉I2C、SPI功能  無須外接電源  USB轉I2C、SPI  U46BL   USB轉I2C、SPI、RS232、8路I/O  無須外接電源             《USB串口通信產品的發展》            《以太網串口通信產品的發展》          《圖解實戰波士以太網-串口轉換器》          《USB接口的幾種隔離方案》       《通過光纖傳輸U(kuò)SB信號的電路（專利）》           USB232GH2的驅動：USB232GH2         USB232的驅動:Win_XP    Win_vista    Win_Me    WinCE_Mac_Linux       Win_7
