485D---380元 2個半雙工、單環自愈 無源 115200bps
單環自愈RS-232/RS-485集線轉換器 （轉2個485半雙工）
一、用途
波士RS-232/RS-485轉換器都可將RS-232通信距離延長至1.2Km（9600bps時）。都可以用于PC機之間、PC機與單片機之間構成遠程多機通信網絡。波士485D型RS-232/RS-485轉換器可以用做RS-232/2路RS-485集線轉換器（HUB）、也可以用作單環自愈RS-232/RS-485轉換器。
——將一個RS-232轉換為相互容錯的2個 RS-485口，使得RS-485總線可以開叉。
——當其中一路RS-485短路時，另外一路RS-485口照樣正常通信！通信更可靠。
——帶負載能力加2倍！2路半雙工RS-485口可以當一個全雙工RS-422使用！
——單環自愈的RS-485組網方式是由波士電子在世界上首次提出。解決了RS-485總線斷線、接線接頭不牢等導致RS-485通信中斷的世界性難題。
二、硬件安裝
485D外形為DB-9/DB-9轉接盒大小，其中DB-9孔端直接插在9芯RS-232插座（針座）上。
485D的DB-9針引腳分配均如下（配有接線端子）：
|
DB-9 |
1 |
2 |
3 |
4 |
5 |
|
定義 |
A |
B |
GND |
B’ |
A’ |
三、性能說明
485D型無須供電，通信速率一般保證最高115200bps。
RS-485總線一般只能夠組成總線式的網絡，也就是說RS-485總線是不能夠開叉的，但是可以繞彎。有了1路RS-232轉換成為2路RS-485的集線轉換器（HUB）后，RS-485由于有2路輸出，那么實際上就相當于將RS-485總線開叉成了2路。這就是2路星形RS-485組網。
如果將開叉的兩路RS-485在遠端閉合，那么就是單環自愈的RS-485組網。
四、用作單環自愈的RS-232/RS-485轉換器
RS-485總線一般只能夠組成總線式的網絡，也就是說RS-485總線可以是直線或者曲線，但是不能繞成為環形。有了485D的將1路RS-232轉換成為2路RS-485的轉換功能后，RS-485的2路輸出開叉成了2路并在遠端閉合。這就是單環自愈的RS-485組網。如圖所示。圖中雖然有兩根RS-485信號線（紅線A和蘭線B，實際上還會有一根GND地線），但是它們實際上都是一個環路的RS-485信號，所以稱為單環。自愈的特性表現為：當RS-485信號線有斷線時，比如圖中的紅線A和蘭線B中有一根斷開甚至兩根都斷開時，任何一個下位機的RS-485的信號A仍然可以從沒有斷開部分的紅線連接到485D的A1或者A2、任何一個下位機的RS-485的信號B仍然可以從沒有斷開部分的紅線連接到485D的B1或者B2。
單環自愈的RS-485組網方式是由波士電子在世界上首次提出。單環自愈的RS-485網大大增加了RS-485總線的通信可靠性。解決了RS-485總線斷線、接線接頭不牢等導致RS-485通信中斷的世界性難題。波士電子的另外一款產品BM2485A也具有單環自愈的RS-485組網功能。
 |
|
|
|
| |
|
|
RS-232/RS-485/RS-422轉換器
波士電子是RS-232/RS-485/RS-422轉換器的發明者和開創者！請認準波士激光防偽標簽，謹防假冒！無波士激光防偽標簽的均為假冒！
波士RS-232/RS-485轉換器是事實工業標準！波士轉換器擁有系列專利：ZL02327524 ZL02327525 ZL02354891 ，仿冒必究！與波士轉換器外形相同、相似、相近的均屬于違法，波士電子已經開始對武漢等地的假冒者一一追究法律責任！
| 波士轉換器七大絕招： |
 ·波士獨有的單環自愈RS-232/RS-485組網轉換器！
·獨有波士智能終端負載技術，確保互帶128個節點！
·高達95%的波士竊電技術，確保傳輸1800米以上！
·通信只用到RXD、TXD、GND，無須RTS、DTR！
·內置600W抗雷擊保護器和15000V抗靜電保護器！
·獨有零延時自動收發轉換技術，確保適合所有軟件!
·先進的自動喚醒技術，工作壽命大大增加！
·獨有波士集線轉換技術，帶RS485能力擴大四倍！ |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
功 能 |
特 性 |
說 明 |
| 485K |
RS-232/RS-485/422轉換器(超薄增強型、1800米) |
全雙工或半雙工 |
無須供電 |
| 485B |
RS-232/RS-485/422轉換器(增強型、1800米) |
全雙工加半雙工同時 |
無須供電 |
| 485C |
RS-232/RS-485/422轉換器(增強型、1800米) |
全雙工半雙工通用 |
無須供電 |

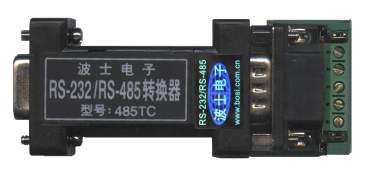

| 485TC |
光隔RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無須供電 |
| 485A |
RS-232/RS-485轉換器（增強型、1800米） |
半雙工 |
無須供電 |

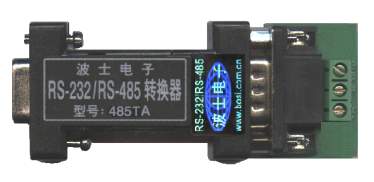

| 485TA |
光隔RS-232/RS-485轉換器 |
半雙工 |
無須供電 |

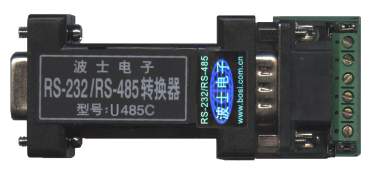

| U485C |
光隔非光隔通用RS-232/RS-485/RS-422轉換器 |
全雙工半雙工通用 |
無源/5V供電 |

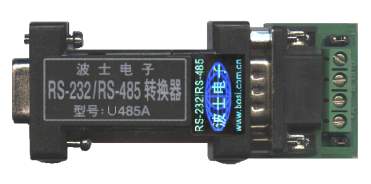

| U485A |
光隔非光隔通用RS-232/RS-485轉換器 |
半雙工 |
無源/5V供電 |
| 485A1 |
一體式RS-232/RS-485轉換器 |
半雙工 |
無須供電 |
| H485C |
通用RS-232、TTL、RS-485/422三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| H485AA |
通用RS-232、TTL、RS-485三向轉換器 |
232-TTL-485三向轉換 |
5V供電 |
| HUB8485G |
光隔RS-232/8路RS-485集線轉換器 |
8路半雙工 |
隔離5V供電 |
| QN485C |
全能RS-232/TTL/RS-485/422中繼、轉換器 |
8種轉換、中繼功能 |
5V供電 |
| G485EX |
光隔超遠程RS-232/RS-485轉換器 （4800米） |
半雙工、4倍預增強 |
5V供電 |
| U4485C |
光隔四倍驅動RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
5V供電 |
| 485D |
單環自愈型RS-232/2路RS-485集線轉換器 |
2個半雙工、單環自愈 |
無須供電 |
| G485HA |
世界上最小的高速光隔RS-232/RS-485轉換器 |
0-115.2Kbps、半雙工 |
5V供電 |
| G422HA |
世界上最小的高速光隔RS-232/RS-422轉換器 |
0-115.2Kbps、全雙工 |
5V供電 |
| T485GL |
內置鋰電池無源光隔RS-232/RS-485/422轉換器 |
全雙工半雙工通用 |
無須供電 | |
