G485EX---1280元 半雙工、4倍預增強 有源
光隔超遠程 RS-232/RS-485 轉換器
——內含波仕獨有的 4 倍預增強技術，通信距離增加到 4800 米！
一、用途
光隔超遠程 RS-232/RS-485 轉換器（型號：G485EX）內含波仕獨有的 4 倍預增強技術，將RS-485 通信距離增加到 4800 米（9600bps 時）！
波仕電子在世界上首次采用了 RS-485 的 4 倍預增強技術，可以成功地將 RS-485 通信距離由傳統的 1200 米增加到 4800 米（9600bps 時）-9600 米（4800bps 時），還實現通信機器之間的光電隔離。G485EX 可以用于 PC 機之間、PC 機與單片機之間構成遠程多機通信網絡、可以互帶 128個節點。
新一代波仕光隔 RS-232/RS-485 超遠程轉換器 G485EX 保證 RS-485 信號在同樣導線條件下傳得更遠，遠程通信更可靠！
二、硬件安裝

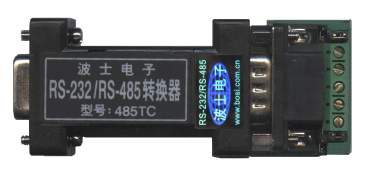

光隔超遠程 RS-232/RS-485 轉換器外形為 DB-9/DB-25 轉接盒大小，其中 DB-9（孔座）一端直接或者通過 DB-9 延長電纜外插在 DB-9 芯 RS-232 插座（針座）上。
三、軟件說明
G485EX 只用到 RS-232 串行口的 RXD（收）、TXD（發）、GND（地）信號，加上獨有零延時自動收發轉換技術以及通信速率自動適應技術，確保適合所有 RS-232/485 通信軟件！G485EX 的通信速率一般最高為 9600bps 以上,實際速率 0-19200bps 以上。
四、引腳分配
波士 G485EX 轉換器已經在 RS-485 端的端子板上焊有終端電阻和跳線設置。當跳線 J1、J2 短接時，5 腳 A(+)與 6 腳 B(—)之間就接通了 120電阻。用戶可以根據要求接或者不接終端電阻，或者接其它大小的電阻。
G485EX 對外接的 5V 電源沒有嚴格要求(電壓 4.5~5.5V，功耗電流<100mA)。建議選用波仕電子的微型開關穩壓電源(輸入交流 220V，輸出隔離直流 5V 100mA，僅重 35 克，插頭大小)。
|
