| ACS350選型表 |
| ACS350選型表 |
作者：榮越電氣 工控產品來源：榮越電氣 點擊數：86 更新時間：2009-5-31  |
|
|
|

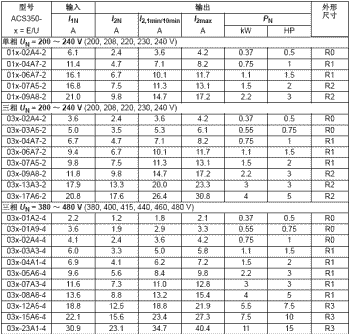

型號代碼
型號代碼（上述及右表第四列）清楚地表明了傳動的功率額定值和外形規格。選定型號后，外形規格（第五列）可用來確定傳動尺寸，詳情見下頁所示。
電壓
ACS350提供兩種電壓范圍:
2 = 200 - 240 V
4 = 380 - 480 V
根據所選定的電壓，在上述的型號代碼中填寫
結構
上述型號代碼中的EMC濾波器連接情況�？筛鶕枰M行選擇，具體如下：
01 = 單相
03 = 三相
E = EMC濾波器連接，50 Hz頻率
U = EMC濾波器斷開，60 Hz頻率
需要使用濾波器時，可方便地接通。
型號代碼中的X表示E或U。 |
 |
 |
|
外形規格 |
| NEMA 1 |
H1 mm |
H2
mm |
H3 mm |
W mm |
D mm |
重量kg |
H4mm |
H5mm |
W
mm |
D
mm |
|
kg |
R0 |
169 |
202 |
239 |
70 |
162 |
1.1 |
257 |
280 |
70 |
|
1.5 |
R1 |
169 |
202 |
239 |
70 |
162 |
1.3 |
257 |
282 |
70 |
|
1.7 |
R2 |
169 |
202 |
239 |
105 |
162 |
1.5 |
257 |
282 |
105 |
|
1.9 |
R3 |
169 |
202 |
236 |
169 |
169 |
2.5 |
260 |
299 |
169 |

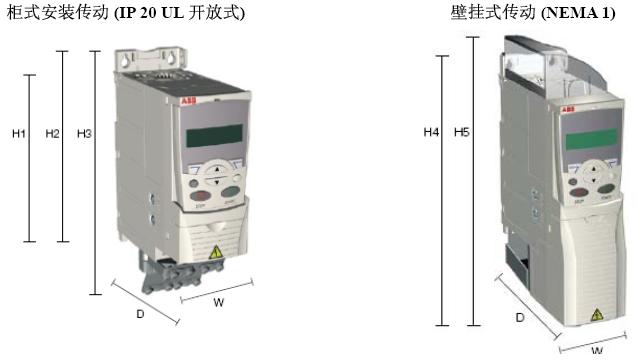

H1 = 高度，沒有緊固件及夾板 H2 = 高度，有緊固件但沒有夾板
H3 = 高度，有緊固件及夾板 H4 = 高度，有緊固件及接線盒
H5 = 高度，有緊固件、接線盒及機罩 W = 寬度 D = 厚度 |
|
|
