產品概述

基于工控軟件業精細分工的原則，我們將“數據的采集和傳輸”獨立出來，把這個產品方向稱作IO采集器(IOServer)。其中，負責收集各種工業現場設備的數據，提供統一的標準接口供第三方訪問，并通過暴露的接口受控于第三方的這一類IOServer，稱之為IO采集服務器或IOserver stand alone。

1. 功能概述

IOServer特點是：數據來源為各種硬件設備。包括PLC，智能模塊，智能儀表，板卡等。通訊方式包括串口，以太網，GPRS，USB等。

1.1 軟件部署

IOServer是獨立的程序。滿足如下部署方式，客戶可按照工程需要任意組合。

● 同一個節點上可以運行多個IOServer。可以是不同的IOServer類型，也可以是同一種IOServer類型根據不同的配置文件運行的不同實例。

● 同一個IOServer可以向不同的客戶端提供數據。

● IOServer和客戶端可以部署在同一臺機器上，也可以部署在不同機器上，以以太網連接。

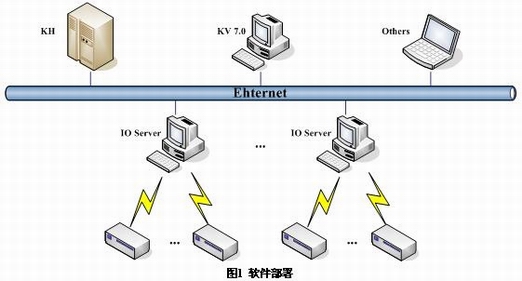

根據以上描述，客戶可進行如下部署：

1.2 功能清單

IOServer提供如下功能：

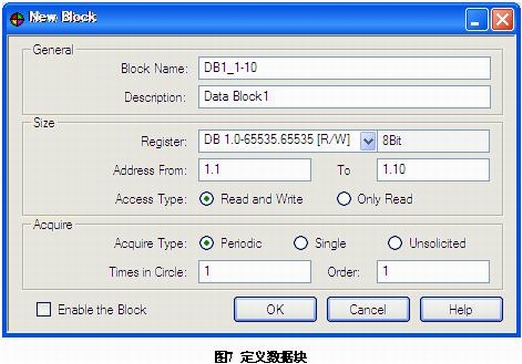

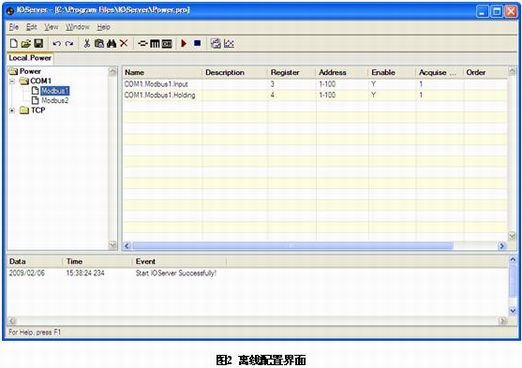

● 離線狀態下以組態的形式配置采集信息。包括添加、修改、刪除鏈路、設備、數據塊、標志數據塊。

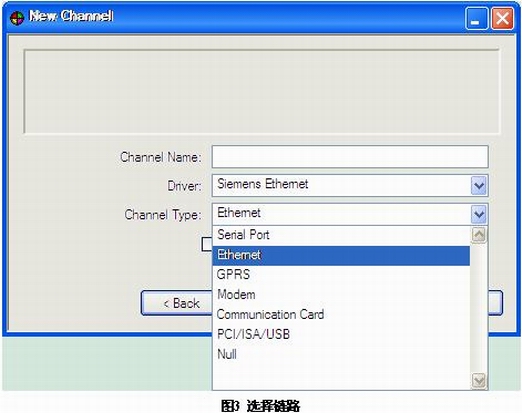

● 支持包括串口、以太網、通訊卡、GPRS等在內的多種通訊方式。

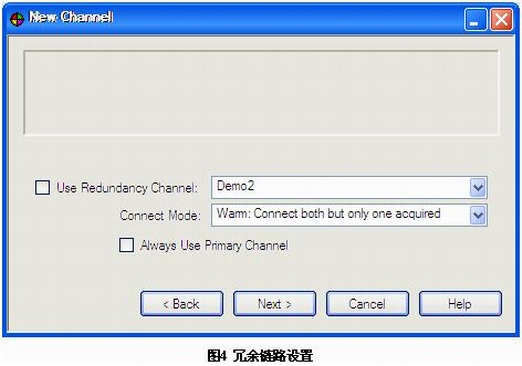

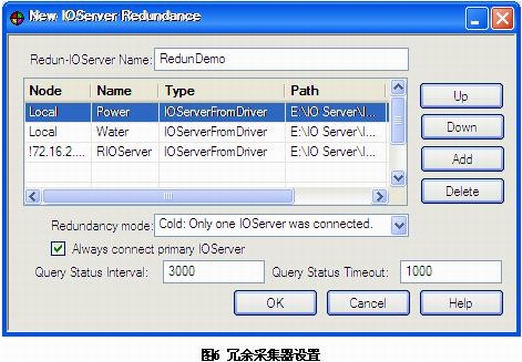

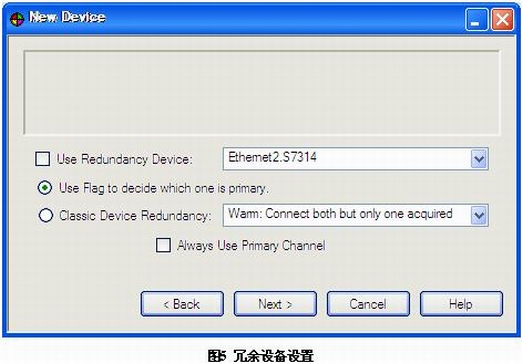

● 冗余：支持雙鏈路冗余、雙設備冗余、n+1采集器冗余。提供多種切換方式，可設置切換方式。

● 支持查詢和主動上發式設備。

● 對查詢式設備，可以以數據塊的方式傳輸以提高采集效率。

● 支持自動恢復功能。在與設備通訊失敗后，可按一定頻率嘗試與設備通訊�？稍O(shè)置嘗試頻率和最長時間。

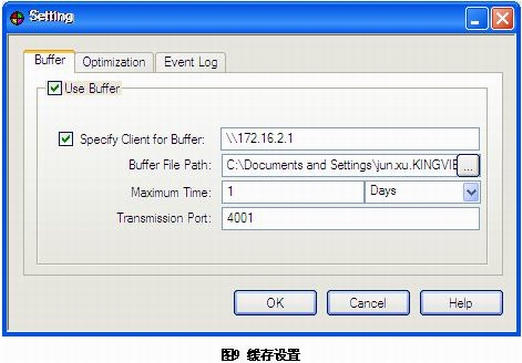

● 提供數據緩存功能以保證在與客戶端的通訊失敗時，IOServer能將采集到的數據緩存在本地。待與客戶端的通訊恢復后，將緩存的數據發送至客戶端。離線狀態可設置緩存路徑、緩存最長時間、緩存數據傳輸端口號。

● 提供在線組態功能。包括在線添加、修改、刪除鏈路、設備、數據塊、標志數據塊�？梢栽诓挥绊懫渌麛�(shù)據采集的情況下，修改某些采集內容，修改完畢后，使能該采集對象，即按新的設置采集。

● 提供網絡監視功能�？色@取運行狀態下連接至IOServer的客戶端的詳細信息，包括客戶端信息、網絡傳輸信息等。

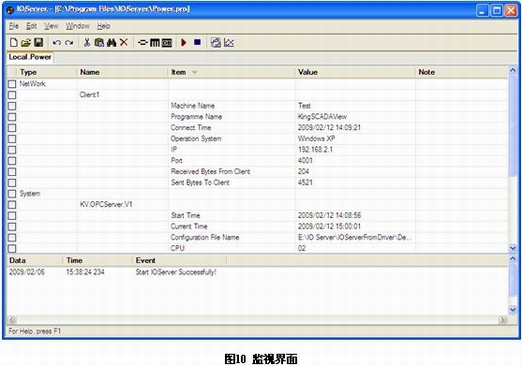

● 提供對IOServer內部信息的監視功能。包括IOServer的性能監視，鏈路、設備、數據塊的采集信息、當前狀態�？稍诰�(xiàn)或離線配置監視內容。

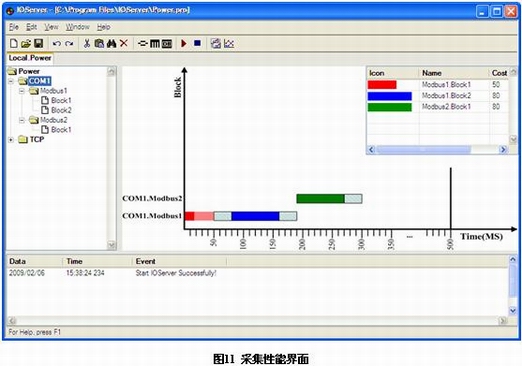

● 可監視鏈路的采集性能。根據工程需要，可修改鏈路上各數據塊的采集順序和次數，以達到最高采集效率。

● 提供兩種訂閱方式：采集即發送和值變化發送。以滿足不同工程需求。

● 可在Windows 2000/XP/NT 4.0/Windows Server 2003/Windows Vista/WinCE下運行。

● 提供.Net組件，ActiveX控件和.exe可執行程序三種封裝形式。

1.3 性能

● 一個IOserver可接受255個客戶端同時訪問和控制

● 采集速度：對于高端PLC和PAC，以太網連接，1萬點的采集時間小于2S；發送給客戶端速度，網絡狀態正常時，1萬點的發送時間小于1.5S。

● 響應客戶控制請求速度：網絡狀態正常時，100MS以?xún)?nèi)。

● 一個IOserver可以容納的點數：2萬。表示所有客戶端下傳至IOServer的變量個數不超過2萬。

1.4 封裝形式

提供三種封裝形式：.NET, .ocx, .exe

● .NET組件：客戶可在.NET 2003, 2005, 2008環境下開發；可使用VB.NET, C#.NET, C++.NET, ASP.NET語言；目標文件可以為Windows程序、控制臺程序、服務程序。

● .ocx控件：支持所有微軟控件容器，包括Visual Studio.NET, Visual Basic, Visual C++, MS Office等。

● .exe：

1.5 支持的硬件

● 將支持所有驅動。
