通用接線說明：

〔1〕1腳接被測負載信號正輸入端〔負載正端不需接線〕。

〔2〕3腳接負載正信號輸入端（負載負端的接線不必改動）。

〔3〕6腳和7腳為變送信號4-20mA輸出，只有帶（I）的型號才有此功能。

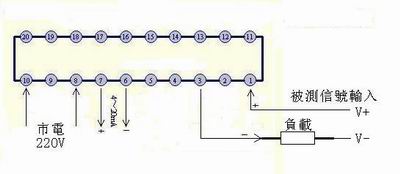

〔4〕8腳和10腳接市電220V，作為儀表本身工作電源之用（大陸、香港等地區(qū)適用）。

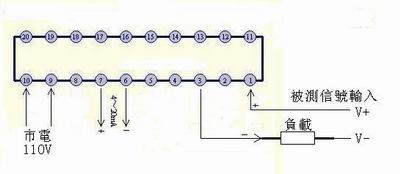

〔5〕9腳和10腳接市電110V，作為儀表本身工作電源之用（臺灣、美國等地區(qū)適用）。

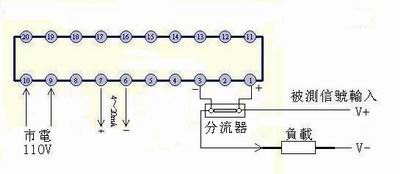

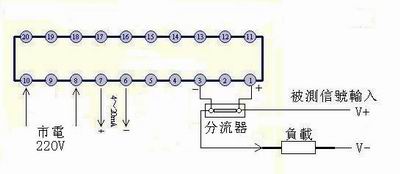

〔6〕當被測信號大于10A時，須考慮外接相應的分流器。例如，需要測量直流50A范圍的電流，需要選配的分流器規(guī)格是50A：75mV。
