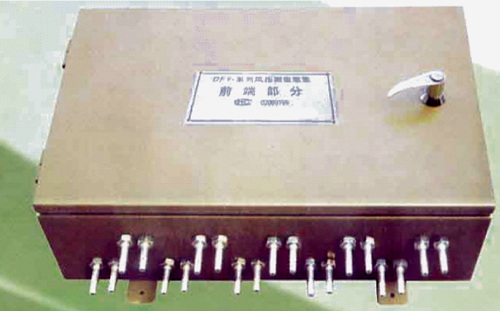

DFY型風/煙壓測量裝置采用高精度、超低溫漂（溫度自動補償）微差壓傳感器。

主要技術指標

測量介質：空氣和其他氣體

測量范圍：差壓：0～10KPa

正壓：0～25KPa

負壓：0～-25KPa或-25～0KPa

正負壓：-25～25KPa

輸出電流：4～20mA/600Ω

精度：0.5級

供電電源：220VAC或24VDC

功耗：每路不大于3VA

環境溫度：-10～50℃

安裝要求

DFY型風/煙壓測量裝置安裝要求:

風/煙壓測量裝置采用墻掛式安裝；無特殊要求。

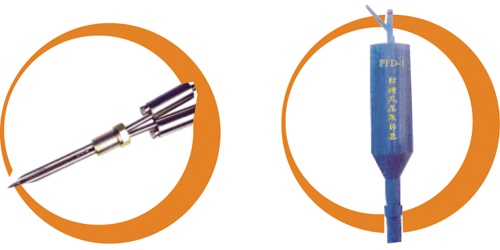

取樣器

（一）靠背管:

           靠背管安裝要求:

           1、    靠背管安裝處的母管應是水平或垂直狀態。

           2、    靠背管距離母管彎頭≥2米。

           3、    靠背管插入深度背靠管斜面中心在母管軸心。

（二）DFY防堵取樣器:

        測量含粉塵的氣體，粉塵下落到取樣筒下端，經過

三層特殊要求的防堵機構，層層對流再回落，層層進行

分離含固粉塵，由于粉塵的比重大于氣體，粉塵下落到

取樣筒錐端直至取樣容器，得到的凈化氣體可以被DFY

型多路風壓測量裝置獲得正確的測量，以至達到防堵風

壓取樣的目的。

安裝要求：

1、取樣器必須垂直安裝見圖（一）

2、當直接垂直安裝在工藝管道或設備上有困難時，請

接 長取樣管，接長管采用11/2煤氣管，接長管與水平

面的夾角應大于或等于600，取樣器本身必需垂直安裝。見圖（二）。

3、在有條件時，用11/2煤氣管垂直接長原引出管300mm后再用ф14×2無縫鋼管引至儀表。

（三）FDE系列補償式風壓測量防堵裝置　

        FDE系列補償式風壓測量防堵裝置是我公司引進福斯特惠勒（Foster Wheeler）公司技術，

并結合國內實際情況，進行開發改進的產品。該產品根據流體力學的原理研制而成，徹底解決

了鍋爐測壓管的堵塞和測量不準問題，給鍋爐的安全運行提供了有效的數據保證。

主要特點及技術指標

1 、主要特點

 系統中增加了壓力補償裝置，對零位值和滿量程值、線性值進行了數學推導，對不堵塞區、

 不燒毀區、補償器線性化處理。 調整準確、結構可靠，沒有故障。

 吹掃的壓力大于被測的壓力，徹底解決了多粉塵和高溫狀態下壓力測量管路的堵塞和燒毀問題。

 采用了調壓穩壓器，確保流量控制器輸出流量的穩定，長時間可靠運行。

 整體設計沒有磨損元件，可保證在惡劣的環境條件下長期穩定的工作。

 該產品省去了人工定時吹掃，通管路繁瑣的體力，提高了設備運行的可靠性和安全性。

 控制箱防護等級達 IP56 ，便于安裝，易于維護，調節整定方便。

2 、技術指標

 測量誤差： ≤ 0.5mmH 2 O

 內反吹耗氣量： 3Nm 3 /h （單測點，可調）

 外吹掃耗氣量： 1m 3 /h

 使用環境溫度： -25 ～ 80 ℃

 提供氣源壓力≤1MPa

型號規范

FDE-(1)-(2)-(3)

(1)共幾路測點吹氣用，可選1－4

(2)箱體材質：1、冷軋鋼板；2、不銹鋼

(3)吹掃器材質：1、無縫管；2、不銹鋼
