產品名稱：
|
直流輸出隔離安全柵(支持HART協議）
|
|
型 號：
|
TM5905
|
|
價 格：
|
|
|
品 牌：
|
|
|
|
|
概述
直流電流輸出操作端隔離安全柵
接受來自處于安全區的 DCS/PLC 系統或其它操作器的直流電流4～20mA信號，經安全柵隔離傳送，輸出直流電流4～20mA  ，驅動處于危險現場的電氣轉換器、閥門定位器、顯示設備等本安儀表。
該產品支持 HART 數字信號雙向通訊。
該隔離安全柵采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
特性
- 一路通道輸入 4~20mA，一路通道輸出 4~20mA。
- 支持 HART 通訊協議通過
- 配合DCS/PLC等控制系統或其它單元組合儀表應用。
- 連接至控制系統：各款DCS/PLC 的AO卡，輸出電流信號
- 適用于連接的現場設備：閥門定位器，電氣轉換器以及其它本安顯示設備。
- 設備允許所處危險區域：0區、1區、2區；IIA區、IIB區、IIC區。
- 安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接。
技術參數
- 供電電源
電源電壓：20～30VDC
電源指示：通電時，LED 電源燈亮綠色
電流消耗（24VDC供電時）：<50mA
- 非本安側輸入
輸入信號： 4～20mA
輸入阻抗： 50Ω
輸入壓降： 20mA時，<4V
- 本安側輸出
輸出電流信號：4～20mA
電流輸出允許最大負載：750Ω
輸出阻抗：>2MΩ
輸出紋波： < 10mVp-p
- 綜合主要技術參數
標準精度：±0.1%
溫度漂移：±0.015% / ℃
開機響應時間：< 1s （10～90％）
電源變化影響：±0.1% （20~30VDC 允許電壓范圍）
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間  ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃
外形尺寸：厚度×高度×長度＝16×116×110（mm）
- 安全防爆認證參數
防爆等級標志： [Exia]IIC
安全認證參數：    Um = 250V    Uo = 28V     Io = 93mA
                         Po = 0.65W    Lo = 2.4mH    Co = 0.05μF

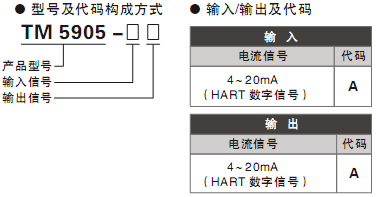

選型、訂貨代碼

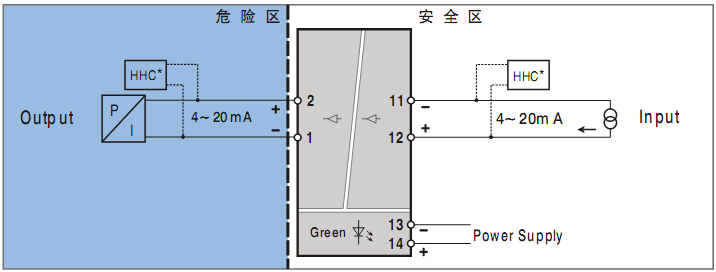

端子接線圖


|
|
|
