ZSR1221是一款使用CDMA網絡進行遠程模擬量/數字量采集及遠程I/O控制的無線測控終端（RTU），ZSR1221內置工業級CDMA引擎和嵌入式處理器,實現了現場數據采集/無線傳輸/遠程控制的一體化高性價比解決方案。
ZSR1121提供兩路采集通道，可以接續各種現場傳感器的模擬信號或開關量信號，一路輸出通道，可用于輸出模擬量或驅動控制開關，ZSR1121還提供1路RS232/485串行接口，可連接各種用戶設備如PLC,單片機，智能儀表等。 |

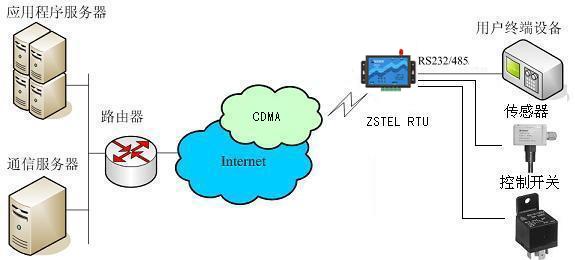

 系統架構 |
|
|
| |
| 基本功能 |
增強功能 |
 內置TCP/IP協議棧，針對CDMA網絡優化 |
| 兩路信號輸入，一路信號輸出 |
| 提供RS232/485數據接口 |
| 支持自動心跳，保持永久在線 |
| 支持圖形化參數配置 | |
| 支持定時采集和中心主動采集 |
| 支持用戶設置報警上下限值 |
| 支持?jǐn)?shù)據中心虛擬總線MODBUS協議，易于接入各種組態軟件 |
| 支持遠程參數配置，可在線修改RTU工作參數 |
| 支持中心為固定IP或動態域名 |
| 支持通過串口進行固件升級 |
| 提供RTU在線／離線電平指示腳 |
支持300-115200寬范圍波特率,支 持?jǐn)?shù)據位,奇偶校驗位,停止位設
置,支持硬件流控 |
| 支持透明通信模式/控制通信模式/工業MODEM模式 |
| 支持?jǐn)?shù)據中心PING操作 |
| 支持RTU斷線告警 |
| |
| 產品優勢 |
| 優化資源設計,具備超高性價比 |
| 可配置各通道為模擬量或數字量 |
| 提供串口通道，兼容DTU功能 |
| CDMA數據可靠傳輸 |
| 復合式看門狗技術，永不死機 |
EMC抗干擾設計，適合電磁惡劣
環境應用 |
| 適應低溫和高溫工作環境 |
| 提供功能強大的二次開發平臺 | |
|
| 技術參數 |
| 外型尺寸 |
137mm * 56mm * 37mm |
| 重量 |
360g |
| 工作環境 |
| 工作溫度 |
-30°C～70°C |
| 儲存溫度 |
－40°C～85°C |
| 濕度范圍 |
0－95%，非冷凝 |
| 電源 |
| 電壓范圍 |
DC6V～35V |
| 標準電源 |
DC12V/500mA |
| 功耗 |
通信平均電流140mA@12VDC |
| |
在線待機電流120mA@12VDC |
| 接口 |
|
| 天線接口 |
50Ω/SMA 陰頭 |
| 接收靈敏度 |
-104dbm |
| UIM卡 |
自動檢測 |
| 用戶數據接口 |
RS232/485 |
| 數字I/O口 |
支持兩路輸入/一路輸出 TTL電平 |
| 模擬量A/D接口 |
支持兩路輸入:4～20mA直流電流或0～5V直流電壓
支持1路輸出:0～5V直流電壓 |
| 串口波特率 |
300bps～115,200 bps | |
訂貨信息
| ZSR1221I |
CDMA RTU,RS232/485接口,
模擬量輸入:4～20mA |
| ZSR1221V |
CDMA RTU,RS232/485接口,
模擬量輸入:0～5V |
相關配件
| BNC棒狀天線 |
標準配置 |
| 12V/500mA電源 |
(選配) |
| 數據線 |
(選配) |
| 3米吸盤天線 |
(選配) | |
