| 詳細描述：
安全認證
| 證書號 |
GYB081134 |
| 防爆標志 |
【Exia】IIC(國家級儀器儀表防爆安全監督檢驗站認證) |
| 認證參數 |
|
| 端子 |
9-8-7 |
| |
P1(24V配電) P2(12V配電) |
| 最大允許電壓 |
Um=250V Um=250V |
| 電壓 |
Uo=28V Uo=15V |
| 電流 |
Io=116mA Io=110mA |
| 功率 |
Po=0.82W Po=413mW |
| 電容 |
Co=0.083μF Co=0.5μF |
| 電感 |
Lo=2.4mH Io=2mH |

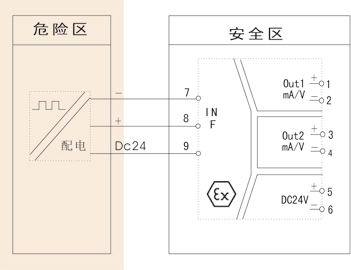

接線圖
| 端子號 |
端子說明 |
| 安全區（綠色） |
1 |
OUT1（+） |
| 2 |
OUT1（-） |
| 3 |
OUT2（+） |
| 4 |
OUT2（-） |
| 5 |
POW（+） |
| 6 |
POW（-） |
| 危險區（藍色） |
7 |
F（-） |
| 8 |
F（+） |
| 9 |
24V（+） |
結構外型圖

EVT：工作指示燈：儀表正常工作時，指示燈為綠色；輸入信號有故障報警時，指示燈為紅色。
35mm導軌式安裝，安裝時請注意卡位穩定、牢固。
請盡可能垂直安裝，以利于儀表內部熱量散發。
技術參數
| 電源 |
| 額定工作電壓范圍 |
24V±10% DC |
| 功耗 |
模擬量輸出：≤1.7W(單路)，≤2.1W(雙路) |
| 危險側 |
| 輸入信號類型 |
頻率信號（正弦波、方波、三角波） |
| 輸入阻抗 |
≥2M |
| 幅值范圍 |
0.2V～9V |
| 響應時間 |
≤1S |
| 測量范圍 |
1～10000Hz |
| 分辨率 |
0.1Hz |
| 安全側 |
| 輸出信號類型 |
模擬量輸出 |
| 輸出負載特性 |
電流輸出時：RL≤500Ω，電壓輸出時：RL≥250KΩ |
| 測量精度 |
0.2%FS±1字 |
| 絕緣強度 |
| 本安端與非本安端 |
2500V，a.c;1min |
| 環境條件 |
| 環境溫度 |
0～50℃ |
| 環境濕度 |
5%～95%RH（非結露） |
| 標準 |
| 電磁兼容性 |
符合GB/T18268工業設備應用要求 |
儀表選型
| |
|
7 |
|
8 |
|
9 |
|
10 |
| 頻率輸入檢測端隔離柵 NHR-A34 |
- |
□ |
- |
□ |
/ |
□ |
/ |
□ |
| 位 |
規格 |
注釋 |
|
|
↓
Hz
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
V24
V12 |
| 7 |
<輸入> |
|
| 頻率信號 |
| 8/9 |
<輸出> |
|
|
| 輸出I/輸出II(從列表中選擇代碼) |
| 代碼 |
類型 |
| X |
無輸出（僅限于第II路） |
| 0 |
4-20mA |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
| 5 |
0-10V |
| 10 |
<配電輸出> |
|
| 24V配電 |
| 12V配電 |
型號舉例：NHR-A34-0/0/V24(F/0～1000Hz)。
頻率輸入檢測端隔離柵，兩路輸出信號為：4-20mA，帶24V配電輸出，頻率輸入量程范圍為0～1000Hz。
備注：訂貨時請在選型后標注輸入量程范圍及傳感器類型。 |
