| 詳細描述：
安全認證
| 證書號 |
GYB081023(模擬量輸出) |
| |
GYB081133(RS485輸出) |
| |
GYB081555(開關量輸出) |
| 防爆標志 |
【Exia】IIC(國家級儀器儀表防爆安全監督檢驗站認證) |
| 認證參數 |
|
| 端子 |
8-7 |
| 最大允許電壓 |
Um=250V |
| 電壓 |
Uo=13.65V |
| 電流 |
Io=9mA |
| 功率 |
Po=31mW |
| 電容 |
Co=0.7μF |
| 電感 |
Lo=150mH |
接線圖

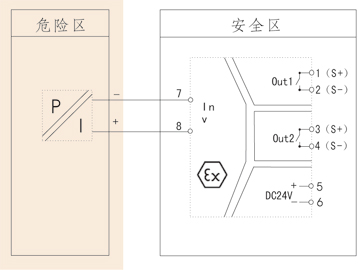

模擬量輸出接線圖

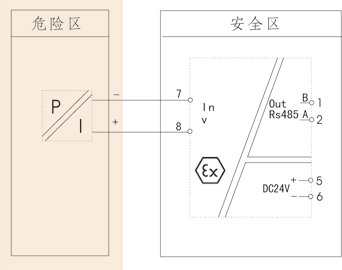

RS485輸出接線圖
開關量輸出接線圖
| 端子號 |
端子說明 |
| 安全區（綠色） |
1 |
OUT1（+）/B |
| 2 |
OUT1（-）/A |
| 3 |
OUT2（+） |
| 4 |
OUT2（-） |
| 5 |
POW（+） |
| 6 |
POW（-） |
| 危險區（藍色） |
7 |
V（-） |
| 8 |
V（+） |
結構外型圖

EVT：工作指示燈：儀表正常工作時，指示燈為綠色；輸入信號有故障報警時；指示燈為紅色。
35mm導軌式安裝，安裝時請注意卡位穩定、牢固。
請盡可能垂直安裝，以利于儀表內部熱量散發。
技術參數
| 電源 |
| 額定工作電壓范圍 |
24V±10% DC |
| 功耗 |
RS-485輸出：≤0.7W
模擬量輸出：≤1.4W(單路)，≤1.8W(雙路)
開關量輸出：≤1.4W |
| 危險側 |
| 輸入信號類型 |
0～5V，1～5V，-5～5V,0～5V開方，1～5開方
(訂貨時確定或配置編程自行編程) |
| 輸入阻抗 |
≥510KΩ |
| 安全側 |
| 輸出信號類型 |
模擬量輸出,RS-485信號輸出,開關量輸出 |
| 輸出負載特性 |
電流輸出時:RL≤500Ω,電壓輸出時:RL≥250KΩ |
| RS485信號輸出 |
傳輸延時≤10μs,信號傳輸率≤56kbps |
| 開關量輸出 |
繼電器輸出驅動能力：125VAC/0.6A，30VDC/2A
繼電器響應時間：＜5ms
晶體管集電極輸出：高電平VCC(≤30V)，低電平≤2.5V
晶體管發射極輸出：高電平VCC-2.5V，低電平≤0.5V |
| 測量精度 |
0.2%FS±1字 |
| 絕緣強度 |
| 本安端與非本安端 |
2500V，a.c;1min |
| 環境條件 |
| 環境溫度 |
0～50℃ |
| 環境濕度 |
5%～95%RH（非結露） |
| 標準 |
| 電磁兼容性 |
符合GB/T18268工業設備應用要求 |
儀表選型
| |
|
7 |
|
8 |
|
9 |
| 電壓輸入檢測端隔離柵 NHR-A31 |
- |
□ |
- |
□ |
/ |
□ |
| 位 |
規格 |
注釋 |
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7 |
<輸入> |
|
| <從列表中選擇代碼> |
| 代碼 |
類型 |
| 28 |
0-5V |
| 29 |
1-5V |
| 30 |
-5V-5V |
| 34 |
0-5V開方 |
| 35 |
1-5V開方 |
| 8/9 |
<輸出> |
|
|
| 輸出I/輸出II(從列表中選擇代碼) |
| 代碼 |
類型 |
| X |
無輸出（僅限于第II路） |
| 0 |
4-20mA |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
| 5 |
0-10V |
| D1 |
RS485輸出（僅限于第I路） |
| K1 |
繼電路接點 |
| K2 |
晶體管 | 型號舉例：NHR-A31-29-0/0
電壓輸入檢測端隔離柵，輸入信號為：1-5V，兩路輸出信號為：4-20mA。 |
