| 詳細描述：

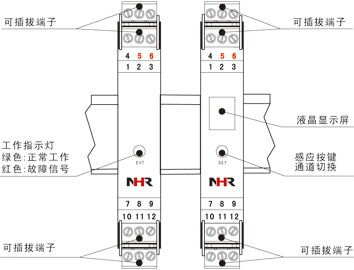

接線圖單通道、雙通道。
熱電阻、熱電偶、毫伏輸入。
模擬量、RS-485、繼電器接點信號輸出。
輸入/輸出/電源三隔離。
傳輸精度±0.1%。
模塊化設計，體積小，功耗低。
全智能，數字化，可編程。
各端子可帶電插拔，便于安裝、維護。
標準的35mmDIN導軌卡式安裝。

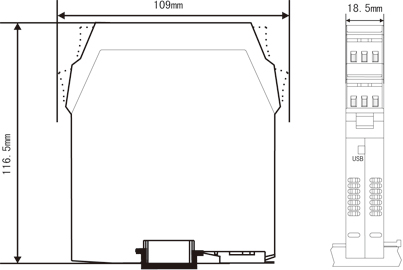

結構外型圖
技術參數
| 輸入 |
| 輸入信號 |
熱電阻、熱電偶、毫伏信號(訂貨時確定或配置編程器自行編程) |
| 輸出 |
| 輸出信號 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 輸出負載 |
電流型≤500Ω，電壓型≥250KΩ(需要更高負載能力時，請?jiān)谟嗀洉r(shí)說明) |
| 報警輸出 |
繼電器.容量：DC30V/2A，AC125V/0.6A |
| 通訊 |
MODBUS-RTU協議，RS-485傳輸距離≤1000米。 |
| 電源 |
| 電源 |
DC24V(±10%)，AC100-265V(50-60Hz) |
| 功耗 |
DC24V 單路輸出功耗：≤1.7W,雙路輸出功耗：≤2.2W
AC100-265V 單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W |
| 其它參數 |
絕緣強度
(輸入/輸出/電源之間) |
2500Vrms (1 min，無火花) |
| 工作溫度 |
0～50℃ |
| 相對濕度 |
≤85%RH |
| 溫度漂移 |
50ppm |
| 安裝方式 |
35mmDIN導軌安裝 |
| 安裝尺寸 |
18.5*109*116.5mm(寬*高*深) |
| 測量精度 |
0.2%FS±1字 |
| 響應時間 |
≤1S |
| 重量 |
約140克 |
儀表選型
| |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
| M3 系列溫度變送器 NHR-M32 |
- |
□ |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
| 位 |
規格 |
注釋 |
|
|
|
↓
X
Y |
|
|
|
|
|
|
|
|
↓
□ |
/ |
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D |
| 7 |
<顯示方式> |
|
| 無顯示 |
| 液晶顯示 |
| 8/9 |
<測量值輸入> |
|
|
| 通道I/通道II(從列表中選擇代碼) |
| 代碼 |
類型 |
| 00 |
熱電偶B（400～1800℃） |
| 01 |
熱電偶S（0～1600℃） |
| 02 |
熱電偶K（0～1300℃） |
| 03 |
熱電偶E（0～1000℃） |
| 04 |
熱電偶T（-200.0～400.0℃） |
| 05 |
熱電偶J（0～1200℃） |
| 06 |
熱電偶R（0～1600℃） |
| 07 |
熱電偶N（0～1300℃） |
| 08 |
熱電偶F2（700～2000℃）不可切換 |
| 09 |
熱電偶Wre3-25（0～2300℃） |
| 10 |
熱電偶Wre5-26（0～2300℃）不可切換 |
| 11 |
熱電阻Cu50（-50.0～150.0℃） |
| 12 |
熱電阻Cu53（-50.0～150.0℃）不可切換 |
| 13 |
熱電阻Cu100（-50.0～150.0℃） |
| 14 |
熱電阻Pt100（-200.0～650.0℃） |
| 15 |
熱電阻BA1（-200.0～600.0℃） |
| 16 |
熱電阻BA2（-200.0～600.0℃） |
| 17 |
0～400Ω線性電阻 全量程 |
| 19 |
30-350Ω遠傳電阻 全量程 |
| 20 |
0-20mV 全量程 |
| 22 |
0-100mV 全量程 |
| X |
通道II無輸入時選擇 |
| 10/11 |
<輸出> |
|
|
| 輸出I/輸出II(從列表中選擇代碼) |
| 代碼 |
類型 |
代碼 |
類型 |
| X |
無輸出 |
4 |
0-20mA |
| 0 |
4-20mA |
5 |
0-10V(不可切換) |
| 1 |
1-5V |
K1 |
繼電器接點(僅限于輸出II） |
| 2 |
0-10mA |
D1 |
RS-485通迅(僅限于輸出I) |
| 3 |
0-5V |
|
(Modbus) |
| 12 |
<電源> |
|
|
| AC100-265V 50-60Hz |
| DC24V |
型號舉例：
NHR-M32-X-02/02-0/0-A(K/0～1300℃)
三端子溫度變送器不帶液晶顯示，雙路輸入信號為Ｋ偶，雙路輸出信號為4-20mA，供電電源為AC100-265V，K偶的輸入量程范圍為0～1300℃（注：訂貨時請?jiān)谶x型后標注輸入量程范圍。特殊功能可訂制）。 |
