HB436 智能三相電壓表是貝思特實業針對電力系統、配電系統、電氣控制領域測量顯示需求而設計生產的系列產品。用于測量顯示三相電壓，并可實現報警控制輸出。

特點、特征：
·同時輸入三相電壓，三排同時顯示
·零值、滿值、小數點可自由設定
·顯示范圍：0～9999V，KV
·有效消除臨界跳字
·多級數字濾波可供選擇有效消除干擾
·實現報警、控制輸出

 功能、參數：
 1、基本部分（輸入、顯示、電源）：
·信號輸入：100V/500V可選擇，可持續過壓到800V，測量大于500的電壓應該外加電壓互感器，比如測10KVac，就應該配10KV/100V的電 壓互感器。

·接線方式三相三線/三相四線可設置，電壓?jiǎn)挝籚/KV可設置，信號頻率50Hz/60Gz可設置，測量相電壓/線電壓可設置
·顯示設置：顯示滿值（-1999～9999）、顯示零值（-1999～9999）、小數位（0～3）可設置
  注意：接好線之后，應對儀表進行設置，只有設置正確，才能正確顯示。
·誤差修正方式：適當修改顯示滿值、顯示零值
·測量精度：0.5%滿刻度2字
·超限顯示：“EEEE”，請檢查輸入信號是否過大或斷線，并檢查顯示設置是否正確。
·工作電源：開關電源85～260VAC/DC，交直流兼容

 2、控制（報警）部分：
·控制（報警）功能非標準配置，需要此功能，訂貨時一定要明確指出
·兩組繼電器輸出，每組繼電器均有一個常開觸點和一個常閉觸點（SPDT）
·每組繼電器都可單獨設置，可以設置成高動作，也設置為低動作

·每組繼電器只需要設置兩個參數，即吸合值和釋放值

  解釋：吸合值即繼電器動作值，釋放值即繼電器返回值。吸合值＞釋放值時，呈現為高報警；吸合值＜釋放值時，呈現為低報警；吸合值＝釋放值時，呈現為不報警；吸合值和釋放值的差值構成動作回差，即不動作帶。
·繼電器觸點容量：AC220V/3A，觸點壽命：10萬次

 3、外形尺寸：96*96*82mm，開孔尺寸：92*92mm，數碼管大�。�0.56″

 4、環境要求：
·工作環境溫度：0-50℃
·工作相對濕度： 20-85%RH
·庫存溫度： -10～70℃

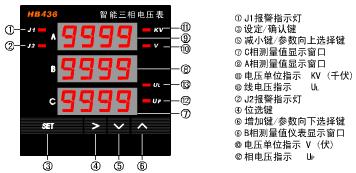

面板外觀：

接線端子 ：
