USB2.0高速光隔USB/串口轉換器
0-115.2Kbps
USB2.0 高速光電隔離！
（B口） RS-232/485/422
支持高速USB2.0，世界上最小的高速光隔USB/串口轉換器！

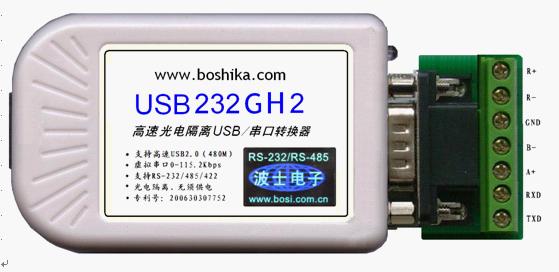

波仕USB232GH2高速光電隔離USB/串口轉換器支持高速USB2.0（480Mbps），秉承波仕轉換器的一貫特色，具有超小型的外形（80*23*47mm）、RS-232、RS-485、RS-422通用，可以虛擬成為本地COM串口（COM1-COM256）、無須修改已有的串口通信軟件。同時波仕贈送USB-串口影射程序。
波仕USB232GH2是世界上最小的、也是使用最簡便的光隔USB/串口轉換器、實現了USB與串口的光電隔離。USB232GH2是波仕全新一代產品。專利產品,謹防假冒!
|
USB232GH2 |
高速光電隔離USBßàRS-232/485/422轉換器 |
高速USB2.0，串口0-115.2Kbps |
無須供電 |
波仕USB/串口轉換器實現USB與RS-232/RS-485/RS-422串口設備相互通訊的一種協議轉換裝置（USB協議-串行通信協議）。波仕USB232GH2系列提供一個USB2.0口，一個隔離的RS232/RS485/RS422串口，一個可以對外提供隔離5V供電的插座等。

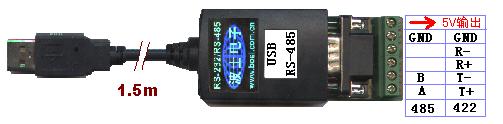

將USB232GH2型USB/串口轉換器通過配套的USB延長線（同USB打印線）外插到計算機的USB口。在串口插座旁邊有一個小LED（發光二極管），當USB232GH2產品接通后LED會一直亮著。在串口插座旁邊還有一個電源插座，是用于對外提供隔離5V電源的。產品無須供電。
波仕USB232GH2產品的RS-232/485/422串口端是一個DB-9針座，具有RS-232、RS-485、RS-422全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-422時，T+、T—是指從USB232GH向外發送。注意RS-485和RS-422通信時建議要接地線（5腳）。RS-485/422無須跳線選擇。RS-485/422信號的參考地線與RS-232的GND是一樣的。
DB-9針端的引腳分配如下（配有接線端子）：
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
RS-232 |
|
RXD |
TXD |
|
GND |
|
|
|
|
|
RS-485 |
A |
|
|
|
GND |
|
|
|
B |
|
RS-422 |
T+ |
|
|
|
GND |
R+ |
|
R— |
T— |
USB232GH2實現了USB與串口（RS-232/485/422）之間的2500V光電隔離。USB232GH2的RS-232/485/422的最高通信速率為115.2Kbps。波仕USB232GH2內置有600W抗雷擊浪涌保護器。
軟件安裝
USB232GH2配套有一根1米長的USB延長電纜和驅動軟件（一張光盤）。驅動程序支持 Windows XP/ vista /me/CE、LINUX、iMAC等，與波仕USB232GH的驅動軟件不同。
按照以下步驟安裝USB232GH2轉換器驅動軟件：
將USB232GH2的USB電纜插到計算機的USB口、計算機會自動檢測到USB232GH2并且顯示“發現新硬件”，將USB232GH2的配套光盤插入計算機的光驅，按“自動查找”計算機會自動找到驅動程序，最后按“完成”結束。
用戶可以查看“控制面板”的“系統\\設備管理器\\端口”，就會發現自動分配給USB232GH2一個新的COM口號碼。記住這個COM口號碼。用戶可以查看“控制面板”的“系統\\設備管理器\\端口”，就會發現自動分配給USB232GH2一個新的COM口號碼。記住這個COM口號碼。如果要更改COM口號碼，在Windows XP下，桌面à我的電腦\\屬性à硬件à設備管理器à端口à通信端口（找到USB232GH2的）\\屬性à端口設置à高級àCOM端口號，用戶就可以更改COM口號碼了。可以強行改為已經被占用的COM口的號碼。
性能特點
USB232GH2的最大特點是支持高速USB2.0（High Speed USB2.0）。高速USB2.0速率最高為480Mbps，是USB1.0全速（Full Speed USB,最高12Mbps）的40倍。高速USB2.0向下兼容USB1.0。目前主流配置的計算機的USB口幾乎都支持高速USB2.0，建議不要再接USB1.0的HUB。當把USB232GH2接到計算機時，如果系統（XP或以上）提示“高速USB設備插入到非高速USB集線器”的話，就說明你的計算機USB或者HUB是USB1.1接口，沒有提示則說明是USB2.0的。
USB1.0最高支持12Mbps，就是USB全速。USB1.0還有低速1.5Mbps，一般只是用來接鼠標、鍵盤。USB2.0一般指高速480Mbps，注意也有人把12Mbps的USB1.0叫做USB2.0全速。
——直接外插USB口，無須外接電源！ ——無須供電而且還可以對外輸出隔離5V電源。
——串口為RS-232/RS-485/RS-422通用！ ——自動識別串口號，當作新的COM口！
——軟件只需修改串口號即可，無須重新編寫。——支持高速USB2.0，兼容USB1.0。
