 1、基本部分（輸入、顯示、電源）：
·信號輸入：電流具備5A，1A，75mV三個輸入量程，電壓有100V，500V兩個輸入量程
·電流、電壓零值（-1999～9999）、滿值（-1999～9999）、小數點（0～3）可自由設定
注意：安時量的小數點會智能自動切換，無需設置。
·安時測量范圍0.001～9999AH（KAH），計時功能：1分鐘～99小時59分鐘
注意：若要顯示安培分鐘，可將電流滿值×60倍，因為1安時=60安分
·誤差修正方式：適當修改顯示滿值、顯示零值
·測量精度：電流、電壓：0.5%滿刻度3字，安時：1%

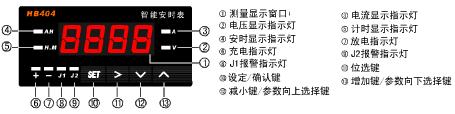

·每按一次移位鍵，安培小時、電流、時間、電壓四個量切換顯示，按住移位鍵3秒后，四個量進入循環顯示狀態，再按住3秒結束循環。
·超限顯示：“EEEE”或“-EEE”，請檢查輸入信號是否過大或斷線，并檢查顯示設置是否正確。
·安時量在斷電后數據自動存儲，不會清零，再次上電后，安時量在原有基礎上累加。
注意：安時量有兩種清零方法：一是手動清零，按住下方向鍵3秒；二是自動清零（一定要具備控制報警功能），J2的動作值就是清零目標值
·工作電源：開關電源85～260VAC/DC，交直流兼容
2、控制（報警）部分：
·控制（報警）功能非標準配置，需要此功能，訂貨時一定要明確指出
·兩組繼電器輸出，每組繼電器均有一個常開觸點和一個常閉觸點（SPDT）
·每組繼電器都可單獨設置，可以設置成高動作，也可設置為低動作
·每組繼電器只需要設置兩個參數，即吸合值和釋放值
解釋：吸合值即繼電器動作值，釋放值即繼電器返回值。吸合值＞釋放值時，呈現為高報警；吸合值＜釋放值時，呈現為低報警；吸合值＝釋放值時，呈現為不報警；吸合值和釋放值的差值構成動作回差，即不動作帶。
·繼電器J2參數可用來自動將安時量清零，非常適合自動循環控制場合，也可用作第二組控制報警繼電器。
·繼電器觸點容量：AC220V/3A，觸點壽命：10萬次
·報警時，儀表內置蜂鳴器鳴叫，按任意鍵解除報警音

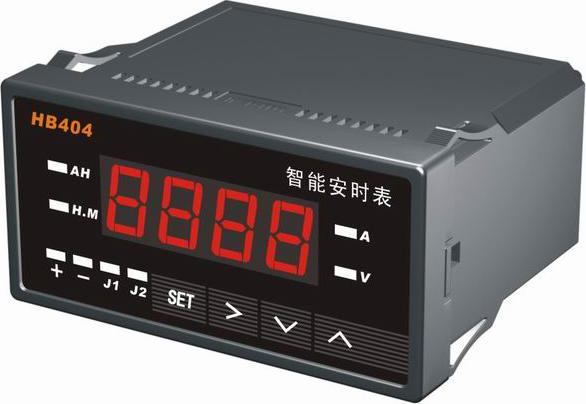

3、外形尺寸：96*48*82mm，開孔尺寸：92*44mm，數碼管大小：0.56″
4、環境要求：
·工作環境溫度：0-50℃
·工作相對濕度： 20-85%RH
·庫存溫度： -10～70℃
|
