－－-適合星形串口光纖組網
一、用途
波仕電子的OPT14HUB[S]系列1擴4路光纖集線器用于：1、實現一路光纖到四路光纖的擴展、中繼，便于實現光纖的星形網絡（區別于總線形）， 2、實現一路RS-232/485/422串口到4路光纖的轉換。OPT14HUB[S]是世界上最小的4路光纖集線轉換器。
二、硬件安裝

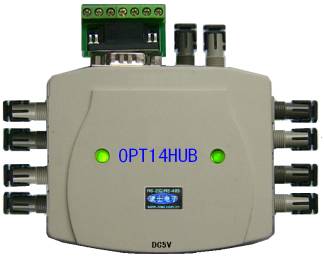

波仕OPT14HUB[S]系列1擴4路光纖集線器的外形如圖，使用5對多模ST光纖接頭（或者5對單模ST光纖接頭） ，包括1對上位機用和4對下位機用。并且有一個DB-9針座（配有RS-232/485/422口）和一個直流電源插孔。OPT14HUB[S]需要外接電源，直流5V至30V均可（<100mA）。
OPT14HUB的光纖接收器（RX、深灰色）和光纖發送器（TX、淺白色）見產品圖。使用時發送器ST頭通過光纖接對方的接收器ST頭。注意保持光纖轉換器的ST座、光纖的ST頭的清潔，如果不連接時請一定將ST座和ST頭用相配套的橡皮塞子蓋住。可選SC、FC型的光纖接頭。
三、性能特點
波仕電子的OPT14HUB[S]最高速率115.2Kbps。均無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件!
|
光纖接口 |
雙ST頭（或者FC、SC頭可選擇） |
|
電氣
接口 |
DB-9針座配接線端子
RS-232、RS-485、RS-422 |
|
傳輸介質 |
多模光纖、單模光纖 |
|
通信
方式 |
異步RS-232/RS-485/RS-422 |
尺寸及重量 |
外形(108*82*33mm)、200克 |
|
全雙工半雙工通用RS-485、RS-422 |
傳輸距離 |
4Km（多模）、50Km（單模） |
|
光波長 |
820nm（多模）、1300nm（單模） |
適用光纖 |
50/125、62.5/125、100/140um |
|
型 號 |
說明（多模） |
|
型號 |
說明（單模） |
|
OPT14HUB |
1擴4路多模光纖集線轉換器 |
OPT14HUBS |
1擴4路單模光纖集線轉換器 |
波仕電子配套提供各種長度單芯、雙芯光纖以及ST接頭。OPT14HUB[S]對外接電源要求直流5V至30V均可（產品功耗小于300mW），波仕電子配套有微型開關穩壓電源。
 |
|
|
|
| |
