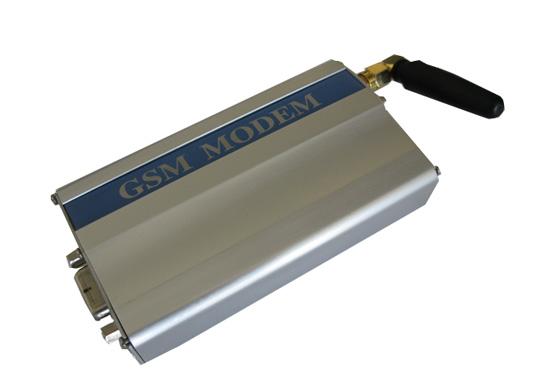

AL-SMS/232/T/02 |
AL-SMS/232/T/03 | |
|
AL-SMS/232/T數據終端是基于短信的透明傳輸設備，內置工業級短信模塊與高性能短信解碼芯片，為只收發短信的用戶提供快捷的解決方案。短信內容全透明傳輸：串口直接輸出短信內容，串口接收到的數據直接打包傳送。用戶無需處理繁瑣的AT指令，與普通串口設備一樣使用。支持手動模式和自動模式兩種短信收發方案；支持多種編碼格式(7bit、8bit、ucs2)；支持直接中文短信。廣泛應用于高速公路廣告牌、公交站臺廣告設備、出租車廣告設備、小區電子信息公告板。模塊小巧玲瓏、易于集成、使用簡單是行業用戶最佳選擇。 |
|
|
| 產品特點 |
|
|
| ◇ 全透明數據傳輸，與PC機或任何串口設備直接相連即可使用 |
| ◇ 支持手動模式和自動模式兩種短信收發方案 |
| ◇ 支持多種編碼格式(7bit、8bit、ucs2) |
| ◇ 雙頻切換，確保通信暢通無阻 |
| ◇ 工業級設計，適合多種環境下可靠運行 |
| ◇ 電源、工作狀態有LED指示，方便現場查看MODEM運行情況 |
| ◇ 定時檢測網絡并有復位功能 |
| ◇ 標準RS232接口 |
| ◇ 內部自動PDU編解碼，支持直接中文短信 |
|
|
| 電氣特性 |
|
|
| ◇ 供電電源： DC 7.5-24V |
| ◇ 發送/接收平均電流400mA |
| ◇ 待機電流50mA |
| ◇ 脈沖電流 ≤2A |
| ◇ 工作頻段：880~915/925~960MHz @ 1710~1785/1805~1880MHz |
| ◇ 接收靈敏度：-104dBm |
| ◇ 最大發射功率：2W @ 900MHz，1W @ 1800MHz |
|
|
| 環境參數 |
|
|
| ◇ 操作溫度：-25℃ - +55℃ |
| ◇ 貯藏溫度：-35℃ - +85℃ |
| ◇ 濕度范圍：0 - 95%非冷凝 |
|
|
| 硬件接口 |
|
|
| ◇ RS232接口(DB9/F) |
| ◇ SMA射頻接口 |
| ◇ 抽屜式SIM卡座 |
| ◇ 標準電源適配器接口 |
|
|
| 通信約定 |
|
|
| ◇ 標準RS232接口：使用其中的TXD(2)、RXD(3)、GND(5)共3 根信號線 |
| ◇ 接口通信參數： 9600、n、8、1 |
|
|
| 物理參數 |
|
|
| HC-ESMS/02 |
| ◇ 尺寸： 85mm×54mm×25mm |
| ◇ 重量： 200g |
| ◇ 體積： 114cm3 |
| HC-ESMS/03 |
| ◇ 尺寸： 100mm×75mm×25mm |
| ◇ 重量： 200g |
| ◇ 體積： 188cm3 |
|
|
| 配套資源 |
|
|
| ◇ 天線 |
| ◇ 電源適配器 |
| ◇ 數據連接線 |
| ◇ 串口測試工具包 |
| ◇ 參數配置工具 |
