冗余型 RS-232 光隔遠程收發器
一、用途
波士冗余型RS-232光隔遠程收發器（型號：Y232A2）具有波士Y232A型的全部功能，并且增加了一組冗余的電流環信號。可將RS-232通信距離延長至 1Km以上（9600bps 時）、并且實現兩個RS-232口之間的光電隔離。Y232A2 只遠傳和隔離RS-232 的RXD、TXD、GND信號。
二、硬件安裝

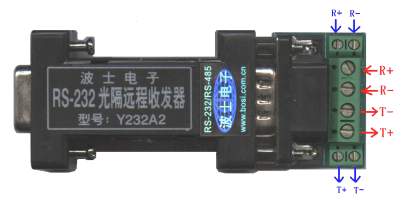

Y232A2外形為DB-9／DB-9轉接盒大小，其中DB-9孔端均直接插在PC機的 DB-9芯RS-232插座（針座）上。DB-9針端配有接線端子，為主電流環信號 T＋、T-、R＋、R-以及冗余電流環信號T＋’、T-’、R＋’、R-’。
PC機RS-232串行口的DB-9針插座引腳分配如下：DB-9：2-RXD（收），3-TXD（發），5-GND（地）。
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號即可工作，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！
四、性能說明
Y232A2無需外接電源，通信速率一般最高為9600bps，實際可達57.6Kbps。購3只以上免費贈送VB，C＋＋，DELPHI 的RS-232串行通信開發軟件和檢測本產品通信是否成功的軟件。
Y232A2的特點在于可以將RS-232的RXD、TXD、GND 轉換為兩組功能完全相同的電流環收、發信號，即主電流環信號 T＋、T-、R＋、R-以及冗余電流環信號 T＋’、T-’、R＋’、R-’。
Y232A2的冗余功能的好處在于：
1、當主電流環信號損壞后，冗余電流環信號可以替代原來的主電流環信號工作。可靠性和壽命都增加了。
2、可以實現一對二多機通信：將一個Y232A2的兩組電流環信號分別接到兩個 Y232A2的一組電流環信號即可。
3、可以增加通信距離：當距離大于1000 米時可以將T＋與 T＋’短接、T-與T-’短接，這樣傳輸距離可以增加。
 |
|
|
|
| |
|
|
