波士rs-232光電隔離器
——速率更快、體積更小、外形更酷！

一、用途
波士電子的bs232　系列rs-232　光電隔離器用于實現rs-232串行口的光電隔離。bs232用于保護通信的rs-232串行口及機器，還可用于實現rs-232　串行通信的機器之間的光電隔離。目前世界上只有波士電子能夠在db-9／db-9　轉接盒大小內實現rs-232　的三線以上的光電隔離，其中bs232c-9隔離了全部rs-232信號！

二、硬件安裝
bs232系列rs-232　光電隔離器有四種型號：　bs232？-9型的外形為db-9（孔）／db-9（針）轉接盒大小、bs232？-25　型的外形為db-25（針）／db-25（孔）大小。
如果將　bs232-9　型　rs-232　光電隔離器的孔座一端直接插在　pc　機等數據終端設備的rs-232插座（針座）上，則bs232-9　型的另外一端（針座）相當于一個新的光電隔離的rs-232口。如果將bs232-9　型rs-232光電隔離器的針座一端直接插在modem等數據通信設備的rs-232插座（孔座）上，則bs232-9　型的另外一端（孔座）相當于一個新的光電隔離的rs-232
口。　注意：bs232-9、bs232-25型只隔離并且只傳送rs-232的收、發、地。
bs232b-9型rs-232　光電隔離器（db-9針／db-9孔轉接盒大小）不僅隔離rs-232　的收、發、地，而且還隔離rts　和cts。如果要隔離dtr和dsr，或者其他信號可以特別聲明。
bs232c-9型rs-232　光電隔離器（db-9　針／db-9　孔轉接盒大小）不僅隔離rs-232　的收、發、地，而且還隔離rts　和cts、dtr　和dsr。將bs232c-9　的db-9孔座直接外插pc機的rs-232串行口（db-9針座），則　bs232c-9　的另外一端（db-9　針座）為新的光電隔離后的　rs-232　串行口。
bs232c-25型光電隔離器功能同bs232c-9，只是外形為db-25　針／db-25　孔轉接盒大小。

三、軟件說明
本產品均無需任何初始化設置！只用到rxd（收）、txd（發）、gnd（地）信號即可，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！　購　3　只以上贈送　win95　下的　rs-232／rs-485通信檢測軟件以vb，c＋＋，delphi　的rs-232串行通信開發軟件。

四、性能說明
bs232　系列　rs-232　光電隔離器都無需供電，隔離電壓　2500v，通信速率一般保證最高9600bps，實際可達38.4kbps以上。



首頁   公司簡介   產品信息   銷售代理   軟件下載   人才招聘   公司電話 027-51518047 62425625 傳真 027-51518048

產品信息            RS-232/RS-485/RS-422轉換器   RS-232/RS-485/光纖轉換器     RS-232光電隔離器、遠程收發器   RS-485中繼器、超遠程驅動器   USB、以太網/串口、光纖    其它串口類產品

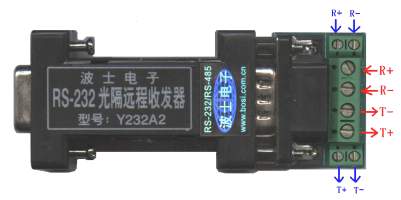

RS-232光電隔離器、光隔遠程收發器  世界上唯一的可以將鼠標延長1000米的產品：Y232B9VM 主要優點: ·目前世界上只有波士電子能夠在DB-9/DB-9外形中實現RS-232三線以上的光電隔離！ ·波士RS-232光電隔離器支持最高速率達150Kbps！ ·絕不影響RS-232電平、可以傳輸30米以上！ ·速率更快、體積更小、外形更酷！無須外接電源！ 用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件） 型 號 功 能 特 性 說 明 波士RS-232光電隔離器系列  BS232-9 RS-232光電隔離器 無須供電、DB-9/DB-9外形 無須供電  BS232T9          RS-232光電隔離器   內置DC/DC隔離電源、DB9/DB9外形  無須供電  BS4232 RS-232一對四光電隔離器 一個232口與四個232口的光電隔離 無須供電  BS232-25 RS-232光電隔離器 無須供電、DB-25/DB-25外形 無須供電  BS232B-9 RS-232光電隔離器 DB-9/DB-9外形、多隔離握手信號 無須供電  BS232C-9 RS-232光電隔離器 DB-9/DB-9外形、隔離全部信號 無須供電  BS232C25 RS-232光電隔離器 DB-25/DB-25外形、隔離全部信號 無須供電  BS232V9           RS-232光電隔離器       DB-9/DB-9外形、無源有源通用   無源/5V  BS232H9 有源RS-232全速光電隔離器 DB-9/DB-9外形、0-150Kbps 5V供電  BS232H25 有源RS-232全速光電隔離器 DB-25/DB-25外形、0-150Kbps 5V供電  BS232HC   有源RS-232高速光電隔離器   DB-25/DB-25外形、隔離全部信號     5V供電 波士RS-232光隔遠程收發器系列  Y232A2 冗余型RS-232光隔遠程收發器 兩路輸出、DB-9/DB-9外形 無須供電  Y232B9       RS-232光隔遠程收發器 DB-9/DB-9外形、遠傳所有RS-232信號   無須供電  Y232B9VM RS-232全信號延長器(1Km) 遠傳所有RS-232信號、可延長鼠標等 5V供電
