威盛 VX800 媒體系統處理器是一款多位一體、高度集成數字媒體 IGP 芯片組，它將最新的視頻，繪圖及連接性能集成于一塊尺寸僅為 33x33mm 的單一芯片上。
針對功能齊全、超輕薄筆記本計算機、迷你型計算機、環保型計算機以及高性能嵌入式系統市場，威盛 VX800 為超精巧的 X86 系統提供了高品質圖像、視頻及內存性能，包括 Microsoft® DirectX® 9.0 3D 圖像芯片，高清音視頻播放及支持高達 4GB 的 DDR2 系統內存。
該芯片的另一款超低電壓版本威盛 VX800U，專為快速擴大的超移動市場設計。
威盛 VX800：穩固威盛處理器平臺在主要市場的地位
威盛 VX800 集成數字媒體 IGP 芯片支持當前的威盛 C7®、威盛 C7®-M 及威盛 Eden™ 處理器，同樣還支持即將上市的基于威盛 Isaiah 架構的處理器。確保了廠方在相同的平臺基礎結構下，能為用戶提供更多的性能及價格區間。
威盛 VX800系列在單一芯片封裝中結合所有最先進的北橋和南橋功能，與傳統的雙芯片比較，尺寸縮小超過 42%。這一最大功耗(TDP)僅為 5 瓦，融合了廣泛的電源管理技術的小型芯片使系統工程師能夠設計出更小巧，輕薄且更便攜的系統。
在X86系統設計的創新上，威盛 VX800 融合了大量的多媒體及連接技術，并支持 Microsoft® Windows Vista™, Windows XP/CE 和 Linux，為的是在現有的，正在發展中以及新的 X86 市場上獲得更大的靈活性及應用性。
威盛 VX800 主要性能
- 高性能3D圖像處理芯片：威盛 Chrome9™ HC3 集成了可全面支持 DirectX 9.0 的圖像芯片核心；
- 強大的圖像增強技術：威盛 Chromotion™ 視頻引擎帶給您高清視覺體驗，包括先進的視頻加速器，支持 MPEG-2、MPEG-4、WMV9、VC1 及 DiVX 視頻格式，以及一個VMR高清視頻處理器；
- 完美的高清音效：內置的威盛 Vinyl 高清音頻控制器支持高達 8 高清聲道、192kHz 的采樣率，帶來豐富的全方位數字媒體體驗；
- 智能內存技術：具備良好口碑的威盛內存控制器技術支持更低功率，高帶寬 DDR2 內存模式；
- 精準的網絡聯接：新千兆以太網絡支持及 10/100 高速以太網，輕松實現 Wifi 互聯；
- 擴展的外設連接：PATA 硬盤驅動連接（IDE），另外還有 6 個 USB2.0 接口及 4 個 PCI 插槽；
- 靈活的顯示性能：一個集成多配置 LVDS 轉換器實現與嵌入式面板以及 CRT 顯示器的連接；
- 消費者電子產品接口：支持 SDIO、UART 及 SPI 低功率設備接口，以及廣受歡迎 SD、MMC 及 MS 內存卡接口和專業嵌入式及 CE 設計。
|
|

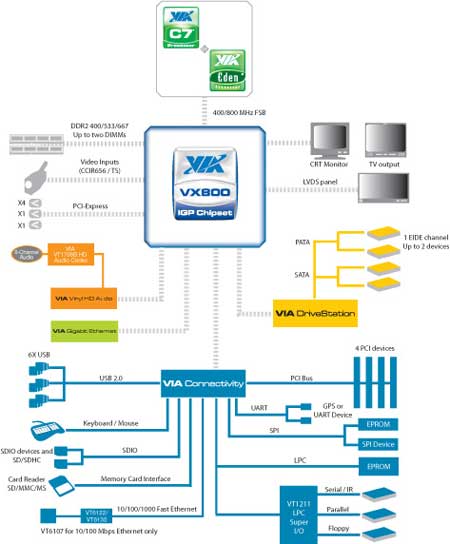

結構圖
|
|
威盛 VX800 主要配置
支持的處理器
- 威盛 C7®-M 處理器，基于威盛 Isaiah 架構的產品
- 800/400MHz FSB
內存控制器
高清音頻接口
- 192 kHz采樣率下 32 位位深
- 支持三個多媒體數字信號解碼器和 8 個音頻流
- 支持高清調制解調器
集成 2D / 3D 視頻處理器
- 主頻 250MHz
- 威盛 Chrome9™ HC3 DX9 3D 引擎
- 具有硬件轉換能力的128 位 2D 引擎
- 具備 VMR 功能的高清視頻處理器
- 高達 256MB 幀緩存
|
統一的視頻解碼處理器
- MPEG-2、MPEG-4、VC1 及 DiVX 視頻解碼加速器
顯示接口
- 3 個10 位 350MHz 數模轉換器
- 支持一個雙信道或兩個單信道 LVDS
- 18 位 TTL LCD 接口
- 支持 DuoView+TM
- 多元的 UART 及 IR 接口
視頻輸入
- 1 個 16 位輸入，或 1 個 8 位 TS 輸入+ 1 個串行 TS 輸入
- CCIR656/601 輸入+ 1 個串行 TS 輸入
- 多元的 UART 及 IR 接口
存儲接口
- 支持 SATA2.0 接口
- 支持 UDMA IDE
- 支持 SD/MMC/MS 存儲卡接口
外設接口
- 支持 PCI-Epress 1個4- lane 或2個1-lane 端口
- 支持 6 個 USB 2.0 端口
- 支持 PCI 及 LPC 總線
- 支持 SDIO 及 SPI
- 支持 FIR
- 支持 2 個 UART 端口
電源管理
- 兼容ACPI 3.0 及 PCI 總線電源管理 1.1
- 擴展的系統電源管理
