遠程圖像監控系統
1 .系統概述
    上海正偉數字技術有限公司的遠程圖像監控系統，是一套基于GPRS（CDMA）網絡的無線遠程圖像監控系統，具有成本低、開通快、不受時間地域限制的特點。
   圖像監控在交通、銀行、大樓、水文、油田、電力、航運等領域有廣泛的應用。
網絡傳輸技術及數字成像技術的高速發展，使得有線網絡、無線網絡普及到我們生活的每個角落，而圖像的攝取和處理比以往任何時候都快速清晰，為遠程圖像監控提供了強有力的技術基礎。
    正偉數字ZWPIC遠程圖像監控系統采用先進的圖像壓縮技術，使用嵌入式的網絡傳輸技術，并控制系統的成本，實現低成本的、滿足大多數使用場合的遠程數字圖像監控系統，系統無需布線，監控不受距離、地域、時間的限制，監控圖像可以自動存儲。
2. 系統特點
2.1 GPRS無限自由
    基于GPRS網絡，覆蓋范圍廣，無需網絡建設，系統無需布線，監控地點不受距離、地域、時間的限制，監控圖像可以自動接收和存儲。
2.2 低成本的廣域網絡
l     無需昂貴的網絡投資，永遠在線，有傳輸才有費用；
l     監控距離廣，可跨省、跨市，距離不受天氣、溫度、時間的影響；
l     監控地點可以移動，可對移動物體連續監控；
2.3 千里之遙的圖像監控
l     圖像實時監控傳輸；
l     監控點狀態輸入和控制輸出接口；
l     網絡連接防出錯機制；
2.4 坐看八方動靜
l     多個監控點的圖像自動接收、顯示；
l     多監控窗口切換；
l     現場動靜監聽；
2.5 即插即用隨時隨地監控
l     系統即插即用，無需配置，2分鐘建立監控系統；
l     圖像可以發往彩信手機；
l     旅游點對不同景點的圖像監控；
l     當出差在外時，對家里的狀況進行圖像監控；
l     危險品運輸監控；
l     街道十字路口和高速公路的路口、危險路段進行圖像監控；
l     公交車輛的車廂情況實時圖像監控；
l     出租車圖像監控；
l     超市、大賣場及其他公共場所圖像監控系統；
l     小商鋪的安全監控；
l     水文圖像監控；
l     油田圖像監控；
l     工地圖像監控
3.系統結構

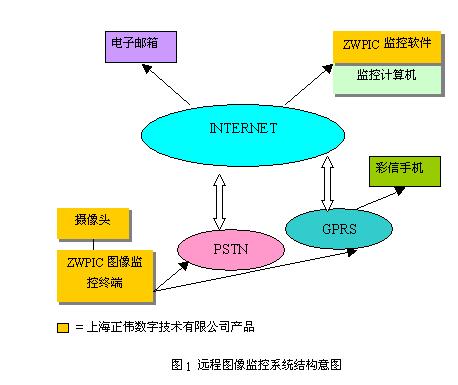

ZWPIC遠程圖像監控系統的系統框圖如圖1所示:
     圖像監控終端通過GPRS無線上網，或者PSTN撥號上網后，將經過JPEG壓縮后的圖像數據使用TCP數據包傳輸到監控服務器，監控服務器軟件將圖像解壓后顯示，同時進行存儲。
     圖像數據也可以通過電子郵件的方式發送到用戶設定的電子郵箱中。
     通過GPRS上網還可以將圖像數據發送到用戶的彩信手機。
系統功能特點如下:
     ZWPIC遠程圖像監控系統提供如下功能:
1)    支持VGA、CIF和QCIF格式圖像的攝取、壓縮和遠程傳輸；
2)    圖像傳輸速率1－8秒/幀（320*240分辨率）；
3)    支持將圖片發送到用戶彩信手機（可選）；
4)    支持將圖片發送到用戶電子郵箱（可選）；
5)    提供一路語音監聽，對現場聲音進行監聽；
6)    提供2路的開關量輸出和2路的開關量輸入，并提供一路5V可控電壓輸出，用作控制和狀態檢測；
7)    GSM SM遠程設置中心IP地址和端口；
8)    遠程數字量采集功能；
9)    遠程數字量輸出控制功能；
10)  遠程輸出驅動電壓功能；
11)  對監控點定時監控功能；
12)  中心軟件圖像自動保存功能；
13)  中心軟件多窗口監控功能。
4系統方案
4.1系統組成
   本遠程圖像監控系統包括1個圖像監控點，一個圖像監控管理中心。
   圖像監控點的設置如下。
   在高壓鐵塔上放置1個圖像監控終端。
   管理中心使用正偉數字的圖像監控軟件，對鐵塔的圖像進行集中圖像監控管理。
   系統框圖如圖2所示:

4.2系統功能
本圖像監控系統提供下列功能：
l    對鐵塔的圖像監控；
l    報警器接口；
l    在管理中心對所有車輛進行遠程圖像監控，圖像信息可以存儲查詢；
l    無需布線。
4.3設備列表

本圖像監控系統包括下列主要設備，如表1所示。

表1 遠程圖像監控系統主要設備
