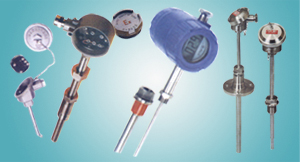

WR、WZ型系列一體化溫度變送器是DDZ-S型電動單元組合儀表中的主要品種之一。按其測溫元件不同可分為熱電偶變送器和熱電阻變送器，通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA。直接測量各種生產過程中的-200～1800℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。 |
|
| ●特點 |
輸出4-20mA，抗干擾能力強；
節省補償導線及安裝溫度變送器費用；
節省范圍大；
冷端溫度自動補償，非線性校正電路； |
| ●工作原理 |
|
| 熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋 |
| 產生不平衡信號，經放大后轉換成為4-20mA電信號給工作儀表，工作儀表便顯示所對應的 |
| 溫度值。 |
| ●型號命名方式 |
| 1 |
|
型號 |
類別 |
感溫元件
材料 |
溫度
變送
器 |
安裝固定
方式 |
接線
盒形式 |
保護
管直徑 |
工作
端形式 |
顯示
形式 |
附加安
裝形式 |
說 明 |
| W |
|
|
|
|
|
|
|
|
|
溫度儀表 |
| |
R |
|
|
|
|
|
|
|
|
熱電偶 |
| Z |
|
|
|
|
|
|
|
|
熱電阻 |
| |
M |
|
|
|
|
|
|
|
鎳鉻硅-鎳鉻 |
|
N |
|
|
|
|
|
|
|
鎳鉻-鎳硅 |
| E |
|
|
|
|
|
|
|
鎳鉻-銅鎳 |
| F |
|
|
|
|
|
|
|
鐵-銅鎳 |
| C |
|
|
|
|
|
|
|
銅-銅鎳 |
| P |
|
|
|
|
|
|
|
鉑 |
| C |
|
|
|
|
|
|
|
銅 |
| |
B |
|
|
|
|
|
|
溫度變送器 |
| |
1 |
|
|
|
|
|
無固定裝置 |
| 2 |
|
|
|
|
|
固定螺紋 |
| 3 |
|
|
|
|
|
活動法蘭 |
| 4 |
|
|
|
|
|
固定法蘭 |
| 5 |
|
|
|
|
|
活絡管接頭式 |
| 6 |
|
|
|
|
|
固定螺紋錐形式 |
| 7 |
|
|
|
|
|
直形管接頭式 |
| 8 |
|
|
|
|
|
固定螺紋管接頭式 |
| 9 |
|
|
|
|
|
活動螺紋管接頭式 |
| |
2 |
|
|
|
|
防噴式 |
| 3 |
|
|
|
|
防水式 |
| 4 |
|
|
|
|
防爆式 |
| |
0 |
|
|
|
Ф16 |
| 1 |
|
|
|
Ф12 |
| 2 |
|
|
|
Ф16高鋁質管 |
| 3 |
|
|
|
Ф20高鋁質管 |
| |
G |
|
|
變截面 |
| |
M |
|
模擬顯示 |
| S |
|
數字顯示 |
| |
無 |
正常安裝 |
| Z |
分離安裝 |
| W |
R |
N |
B |
2 |
4 |
0 |
G |
S |
Z |
典型型號選型 | |
