產品名稱：
|
HB5135A 數字電流表
|
|
型 號：
|
HB5135A
|
|
價 格：
|
|
|
品 牌：
|
|
|
|
|
| HB5135A HB5130A HB5140A HB5145A 數顯面板表 數字電壓表 數字電流表 | |
|
一、產品用途：
直接用于直流電流、直流電壓測量顯示，也可間接顯示速度、壓力、流量、溫度等參數。
|
|
|
三、技術指標 |
|
·工作電源: |
DC5V±10% |
·采樣速率: |
5次/秒 |
|
·工作環境: |
0-50℃；≤85%RH |
·超限顯示: |
“EEEE”或“-EEEE” |
|
·消耗電流: |
≤80mA |
·外形尺寸: |
79*43*23mm |
|
·測量量程: |
電流≤2ADC，電壓≤500VDC |
·開孔尺寸: |
76*39.5mm | |
|
|
輸入量程（直流） |
顯示量程 |
|
型號 |
HB5130B/HB5140B |
HB5135B/HB5145B |

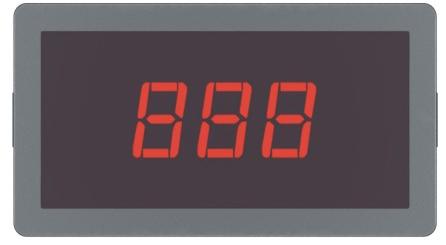

HB5130B（三位） |

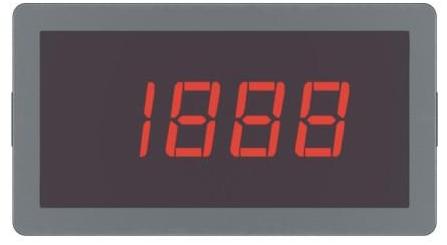

HB5135B（三位半） |

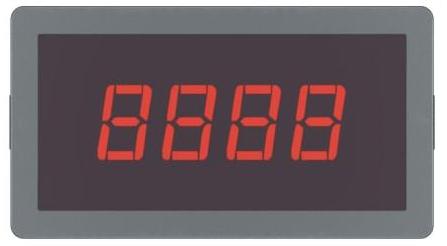

HB5140B（四位） |

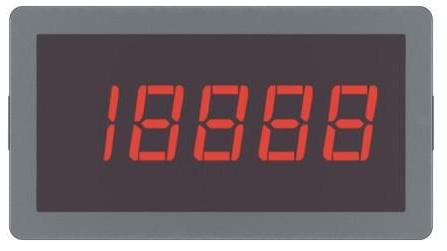

HB5145B（四位半） |
|
電壓表 |
-200～200mV |
-20～100mV |
-19.9～99.9 |
-199.9～199.9 |
-19.9～99.9 |
-199.99～199.99 |
|
-2～2V |
-0.2～2V |
-199～999 |
-1.999～1.999 |
-199.9～999.9 |
-1.9999～1.9999 |
|
-200～200V |
-20～100V |
-19.9～99.9 |
-19.99～19.99 |
-19.99～99.99 |
-19.999～19.999 |
|
-500～500V |
-500～500V |
-500～500 |
-100.0～500.0 |
-500～500 |
-500.0～500.0 |
|
電流表 |
-2～2mA |
-0.2～1mA |
-199～999 |
-1.999～1.999 |
-199.9～999.9 |
-1.9999～1.9999 |
|
-20mA～20mA |
-2～10mA |
-1.99～9.99 |
-19.99～19.99 |
-1.999～9.999 |
-19.999～19.999 |
|
-200mA～200m A |
-20～100mA |
-19.9～99.9 |
-199.9～199.9 |
-19.99～99.99 |
-199.99～199.99 |
|
-2～2A |
-0.2～1A |
-199～999 |
-1.999～1.999 |
-199.9～999.9 |
-1.9999～1.9999 |
|
標準信號 |
-75～75mV |
-15～75mV |
在-199～999范圍內指定 |
在-1999～1999范圍內指定 |
在-1999～9999范圍內指定 |
在-19999～19999范圍內指定 |
|
-5～5V |
-1～5V |
|
-10～10V |
-2～10V |
|
-10～10mA |
-2～10mA |
|
精度 |
-- |
-- |
0.5%FS±2個字 |
0.2%FS±2個字 |
0.1%FS±2個字 |
0.05%FS±2個字 | |
| 四、量程調整： |
|
五、使用介紹： |
|
1、旋動電位器，可進行滿量程微調，調整范圍約為±100個字；
2、用戶可根據下表自行更改輸入量程和顯示范圍：
| |
輸入信號 |
顯示范圍 |
R1 |
R2 |
R3 |
| 電壓 |
-200～200mV |
-199.9～199.9 |
10K |
|
|
| -2～2V |
-1.999～1.999 |
100K |
|
11K |
| -20～20V |
-19.99～19.99 |
1M |
|
10K |
| -200～200V |
-19.99～19.99 |
1M |
|
1K |
| 電流 |
-2～2mA |
-1.999～1.999 |
10K |
100Ω |
|
|
-20mA～20mA |
-19.99～19.99 |
10K |
10Ω |
|
|
-200mA～200mA |
-199.9～199.9 |
10K |
1Ω |
|
|
-2～2A |
-1.999～1.999 |
10K |
0.1Ω |
|
| 標準信號 |
-5～5V |
用戶指定 |
1M |
|
（0.1V*R1）/（5V-0.1V）[KΩ] |
|
-10～10V |
1M |
|
（0.1V*R1）/（10V-0.1V）[KΩ] |
|
-10～10mA |
10K |
10Ω |
|
|
-75～75mV |
訂貨時，直接向廠家指明 |
|
4-20mA |
|
1-5V | |
IN： +：輸入信號正極 -：輸入信號負極
5V： +：供電電源正極 -：供電電源負極
H：顯示保持，用短路塊短接后，顯示值被保持， 不再刷新
F：數字濾波，用短路塊短接后，濾波加重，顯示更穩定。
小數點位置確定：
空：都不短接，顯示沒有小數
D1：顯示一位小數 D2：顯示兩位小數
D3：顯示三位小數 D4：顯示四位小數
特別注意：
1、當用戶系統電源與信號不共地時，須將A、B點連接，每個表必須使用隔離電源，不可共用一個電源
2、當用戶系統電源與信號不共地時，須將A、B點斷開，這時，可以共用一個電源 | | | | | | | |
