 1、基本部分（輸入、顯示、電源）：
·信號輸入：電流具備5A，1A，75mV三個輸入量程，電壓有100V，400V兩個量程
·電流、電壓零值（-1999-9999）、滿值（-1999-9999）、小數位（0-3）可設置
·功率顯示范圍-1999～9999W（KW），測量精度：0.5%，采樣速率：3次/秒
·超限顯示：“EEEE”或“-EEE”，請檢查輸入信號是否過大或斷線，并檢查顯示設置是否正確。
·工作電源：開關電源85～260VAC/DC，交直流兼容
2、控制（報警）部分：
·控制（報警）功能非標準配置，需要此功能，訂貨時一定要明確指出
·兩組繼電器輸出，每組繼電器均有一個常開觸點和一個常閉觸點（SPDT）
·每組繼電器都可單獨設置，可以設置成高動作，也可設置為低動作
·每組繼電器只需要設置兩個參數，即吸合值和釋放值
解釋：吸合值即繼電器動作值，釋放值即繼電器返回值。吸合值＞釋放值時，呈現為高報警；吸合值＜釋放值時，呈現為低報警；吸合值＝釋放值時，呈現為不報警；吸合值和釋放值的差值構成動作回差，即不動作帶。
·繼電器J2參數可用來自動將安時量清零，非常適合自動循環控制場合，也可用作第二組控制報警繼電器。
·繼電器觸點容量：AC220V/3A，觸點壽命：10萬次
·報警時，儀表內置蜂鳴器鳴叫，按任意鍵解除報警音
3、變送輸出部分：
·變送輸出非標準配置，需要此功能，訂貨時一定要明確指出
·兩種變送輸出信號可設置選擇：4-20mA/0-20mA
注意：如果需要電壓信號變送輸出，只需要在變送輸出端串接適當的電阻，比如0-10V輸出接500Ω，0-5V接250Ω
·變送下限和變送上限可設置（-1999～9999）
解釋：變送下限和變送上限設置意思是說你要把哪一部分變送出去，怎么變送出去，比如變送輸出設為4-20mA，變送下限設為200.0，變送上限設為800.00，那么顯示200.00時應該輸出4mA，顯示800.0應該輸出20mA，中間自動呈線性變送，這里的上限和下限并非絕對的，下限值也可大于上限值，這時就呈負斜率變送輸出。
·變送輸出精度：0.8%滿刻度3字，12位D/A轉換器
·變送輸出負載能力≥500Ω

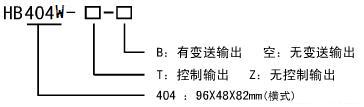

4、外形尺寸：96*48*82mm，開孔尺寸：92*44mm，數碼管大�。�0.56″
5、環境要求：
·工作環境溫度：0-50℃
·工作相對濕度： 20-85%RH
·庫存溫度： -10～70℃
|
