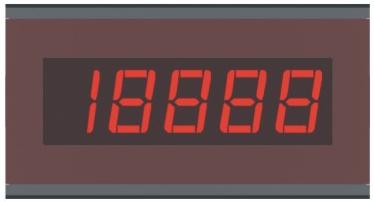

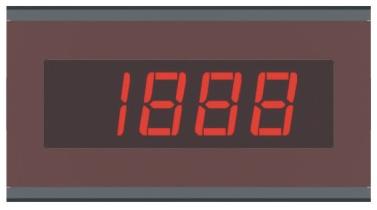

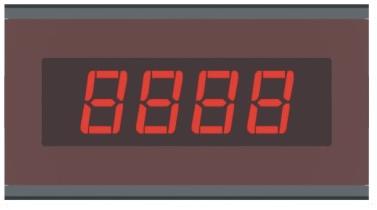

1、旋動電位, 器，可進行滿量程微調，調整范圍約為±100個字；
2、用戶可根據下表自行更改輸入量程和顯示范圍：
| |
輸入信號 |
顯示范圍 |
R1 |
R2 |
R3 |
| 電壓 |
-200～200mV |
-199.9～199.9 |
10K |
|
|
| -2～2V |
-1.999～1.999 |
100K |
|
11K |
| -20～20V |
-19.99～19.99 |
1M |
|
10K |
| -200～200V |
-19.99～19.99 |
1M |
|
1K |
| 電流 |
-2～2mA |
-1.999～1.999 |
10K |
100Ω |
|
|
-20mA～20mA |
-19.99～19.99 |
10K |
10Ω |
|
|
-200mA～200mA |
-199.9～199.9 |
10K |
1Ω |
|
|
-2～2A |
-1.999～1.999 |
10K |
0.1Ω |
|
| 標準信號 |
-5～5V |
用戶指定 |
1M |
|
（0.1V*R1）/（5V-0.1V）[KΩ] |
|
-10～10V |
1M |
|
（0.1V*R1）/（10V-0.1V）[KΩ] |
|
-10～10mA |
10K |
10Ω |
|
|
-75～75mV |
訂貨時，直接向廠家指明 |
|
4-20mA |
|
1-5V | |
IN： +：輸入信號正極 -：輸入信號負極
5V： +：供電電源正極 -：供電電源負極
H：顯示保持，用短路塊短接后，顯示值被保持， 不再刷新
F：數字濾波，用短路塊短接后，濾波加重，顯示更穩定。
小數點位置確定：
空：都不短接，顯示沒有小數
D1：顯示一位小數 D2：顯示兩位小數
D3：顯示三位小數 D4：顯示四位小數
特別注意：
1、當用戶系統電源與信號不共地時，須將A、B點連接，每個表必須使用隔離電源，不可共用一個電源
2、當用戶系統電源與信號不共地時，須將A、B點斷開，這時，可以共用一個電源 |
