性能特點：
◆采用高性能電流矢量控制和業界領先的模塊設計，可使各式各樣的機械設備運行在高效
◆率高精度的狀態下，廣泛應用于紙張加工、卷曲、起重搬運，金屬車床、食品加工等場合。
◆中英文等七國語言LCD四行顯示，支持用戶參數拷貝，節省調試時間；
◆高性能閉環速度矢量和轉矩矢量控制；
◆1：1000速度控制范圍，0.02%速度控制精度；轉矩控制精度±5%；
◆零伺服及位置控制功能；
◆高起動轉矩，具有全領域轉矩提升和自動滑差補正功能；
◆具有V/F，V/F+PG，無感矢量和有感矢量四種控制模式；
◆內置485通訊板，標準 Modbus 通訊協議；
◆電機參數自學習功能（動態）；
◆節電模式可使設備運行在最佳狀態，節省能源；
◆功能強大的自定義多功能輸入輸出端子；
◆自定義模擬量多功能輸入端子。

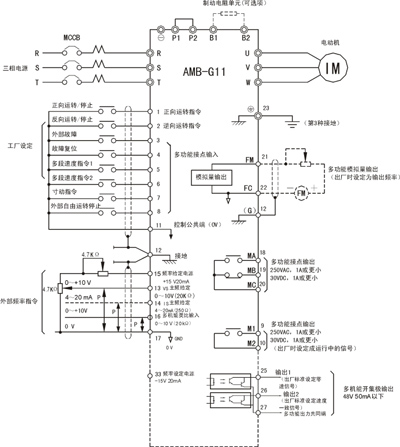

注:
1：
隔離線
P 隔離絞線
2：端子15，33輸出額定為＋15V，－15V，20mA。
3：端子13，14不可以同時使用，同時使用時頻率指令為相加。
4：多功能模擬輸出端子為外加頻率/電流指示表用，請勿用作閉環控制系統，做閉環控制系統時可加介面卡。

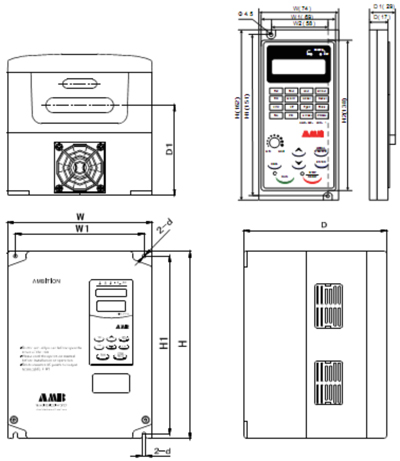

AMB-G11 外形尺寸和安裝尺寸一覽表（單位：mm）
|
規 格 |
W |
W1 |
H |
H1 |
D |
D1 |
d |
|
AMB-G11-1R5T3 |
139 |
114 |
278 |
262 |
181 |
125 |
6 |
|
AMB- G11-2R2T3 |
|
AMB- G11-3R7T3 |
|
AMB- G11-5R5T3 |
|
AMB- G11-7R5T3 |
229 |
204 |
298 |
284 |
227 |
143 |
6 |
|
AMB- G11-011T3 |
|
AMB- G11-015T3 |
297 |
270 |
450 |
432 |
253 |
204 |
6 |
|
AMB- G11-018T3 |
|
AMB- G11-022T3 |
|
AMB- G11-030T3 |
75kW及以下外形尺寸和安裝尺寸
|
規 格 |
W |
W1 |
H |
H1 |
H2 |
D |
D1 |
D2 |
d |
|
AMB-G11-037T3 |
341 |
240 |
697 |
675 |
651 |
332 |
230 |
342 |
10.5 |
|
AMB-G11-045T3 |
|
AMB-G11-055T3 |
368 |
286 |
756 |
734 |
710 |
327 |
234 |
337 |
10.5 |
|
AMB-G11-075T3 |

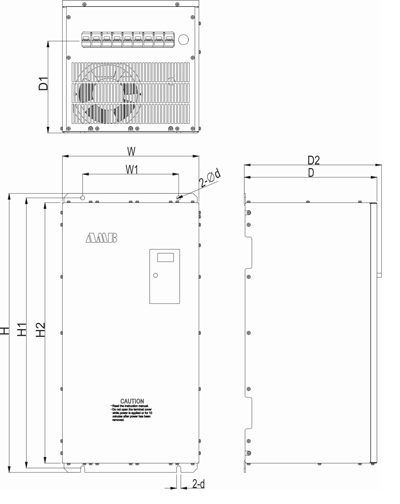

93kW及以上掛機外形尺寸和安裝尺寸
|
規 格 |
W |
W1 |
H |
H1 |
H2 |
D |
D1 |
D2 |
d |
|
AMB-G11-093T3 |
512 |
365 |
1024 |
994 |
965 |
372 |
382 |
255 |
12.5 |
|
AMB-G11-110T3 |
|
AMB-G11-132T3 |
|
AMB-G11-160T3 |
651 |
500 |
1300 |
1275 |
1250 |
405 |
415 |
255 |
12.5 |
|
AMB-G11-185T3 |
|
AMB-G11-200T3 |
|
AMB-G11-220T3 |
800 |
600 |
1400 |
1366 |
1327 |
452 |
462 |
267 |
12.5 |
|
AMB-G11-245T3 |
|
AMB-G11-280T3 |
|
AMB-G11-315T3 |
881 |
600 |
1409 |
1375 |
1339 |
453 |
463 |
269
|
12.5 |
|
AMB-G11-355T3 |
|
AMB-G11-400T3 |
93kW及以上帶底座外形尺寸和安裝尺寸
|
規 格 |
W |
W1 |
W2 |
H |
H1 |
H2 |
D |
D1 |
D2 |
d |
|
AMB-G11-093T3 |
512 |
452 |
365 |
1395 |
1365 |
400 |
372 |
306.5 |
382 |
12.5
|
|
AMB-G11-110T3 |
|
AMB-G11-132T3 |
|
AMB-G11-160T3 |
651 |
550 |
500 |
1725 |
1700 |
450 |
405 |
354 |
415 |
12.5 |
|
AMB-G11-185T3 |
|
AMB-G11-200T3 |
|
AMB-G11-220T3 |
800 |
720 |
600 |
1860 |
1824 |
497 |
452 |
366.5 |
462 |
12.5 |
|
AMB-G11-245T3 |
|
AMB-G11-280T3 |
|
AMB-G11-315T3 |
881 |
681 |
600 |
1975 |
1940 |
600 |
453 |
386.5 |
463 |
12.5 |
|
AMB-G11-355T3 |
|
AMB-G11-400T3 |

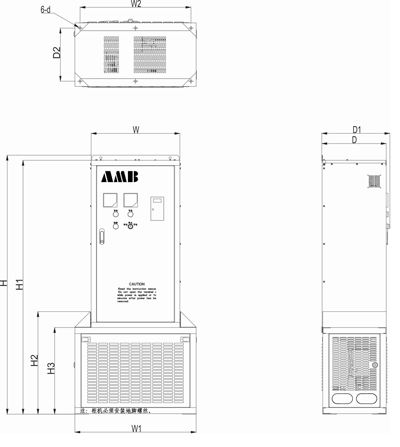

93kW及以上帶配電柜外形尺寸和安裝尺寸
|
規 格 |
W |
W1 |
W2 |
H |
H1 |
H2 |
H3 |
D |
D1 |
D2 |
d |
|
AMB-G11-093T3 |
512 |
700 |
640 |
1495 |
1465 |
591 |
500 |
372 |
394 |
306.5 |
12.5 |
|
AMB-G11-110T3 |
|
AMB-G11-132T3 |
|
AMB-G11-160T3 |
651 |
920 |
820 |
1925 |
1900 |
783 |
650 |
405 |
427 |
354 |
12.5 |
|
AMB-G11-185T3 |
|
AMB-G11-200T3 |
|
AMB-G11-220T3 |
800 |
1020 |
920 |
2013 |
1977
|
730 |
650 |
452 |
474 |
366.5 |
12.5 |
|
AMB-G11-245T3 |
|
AMB-G11-280T3 |
|
AMB-G11-315T3 |
881 |
1020 |
920 |
2025 |
1990 |
722 |
650 |
453 |
475 |
366.5 |
12.5 |
|
AMB-G11-355T3 |
