□  概述 UQK-71系列干簧式浮球液位控制器，廣泛用于民用建筑用水 池、水塔、水箱，
以及石油化工、造紙、食品、污水處理等行業內 開口或密閉儲罐，地下池槽中各種
液位的液位測量，被檢測的介質 可分水、油、酸、堿、工業污水等各種導電及非導
電液體，本控制 器可對液位進行自動控制。

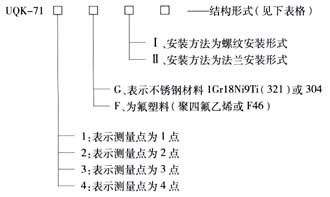

□  型號說明

  □  主要技術指標

1、測量范圍

G型（不銹鋼）≤4m，（4m以上協商解決）

F型（氟塑料）≤4m

2、被測介質溫度

國產干簧管－10℃~+80℃，進口干簧管－10℃~+100℃

3、被測介質比重：＞0.7g/cm³

4、工作壓力：≤1.6MPa

5、干簧管觸點容量：220VAC，1A

□  工作原理

在控制器中裝若干只GAG-5型大功率干簧管，當裝有磁鋼的浮球隨液位上、下
時干簧管的觸點隨著發生動作，從而達到控制液位的目的。可驅動泵對液位進行全自
動控制

□  安裝和接線

1、  法蘭安裝G－法蘭標準HG20592－97DN150、PN1.6（其它法蘭標準協商解決）螺紋
安裝螺紋尺寸M30×2

2、  傳感器與顯示儀之間的聯接線不能與交流電源同路敷設，因為感應交流電有可能會
影響儀表，同時為了避免干擾信號，盡可能使用屏蔽電纜在鐵管內敷設。

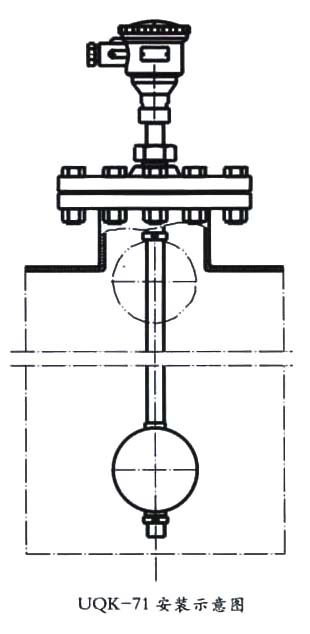

3、  傳感器裝在被測容器上，其安裝方法見圖二，傳感器下端最好與容器底部固定牢。

4、  由于受鐵路運輸?shù)南拗疲�大�?m以上采取分段裝箱，安裝時由用戶自行焊接，焊接
后段將焊縫銼平正，并做好水壓試驗（壓力小于0.6MPa）確定不漏方可使用，F(xiàn)型的
傳感器還須將隨箱來的氟塑料套管套上并固定；或用戶自行解決運輸問題。

□  訂貨須知

1、  寫明傳感器的規格、型號、數量

2、  寫明傳感器的材質、測量點L₁、L₂……L₃的具體位置及傳感器總長，應提供L₁、L₂……
L₃觸點形式（常開或常閉），如不確定則以常開觸點生產。

3、  傳感器在安裝前須進行檢查，用萬用表棒接在傳感器接線端子，當浮球上下移動時，相
應地使干簧管動作。
