概述

UQZ-55系列頂（底）裝式磁性浮子液位計是以浮球為測量元件，通過連桿上磁鋼將液位變化傳遞給現場指示器，使指示醒目地指示出液位的高度。UQZ-55系列頂（底）裝式磁性浮子液位計可以和本公司生產的液位控制開關和液位遠傳變送裝置配套使用，可實現液位的上、下極限報警及限位控制，液位遠傳變送器裝置可將液位變化轉換成4~20mA線性電流信號，實現遠距離的指示、檢測、控制和記錄。

□  結構原理

UQZ-55系列頂（底）裝式磁性浮子液位計是由現場指示部分及其輔助裝置（液位控制開關和液位遠傳變送裝置）二部分組成，用戶也可以單獨選用現場指示部分。
液位計是按阿基米德定理和磁性材料同性相斥，異性相吸的原理研制而成。根據上述原理，將液位變化線性地傳遞至液位指示器上。紅色為液相，白色為氣相，從而達到現場測量液位的目的。
    控制器是根據上述磁鋼特性，通過液位控制開關使轉換器觸點按液位給定值動作從而達到液位控制的目的，液位控制開關安裝在液位計所需控制的位置。
    遠傳變送裝置亦是根據磁性感應原理，將液位的變化線性轉換成直流4~20mA電流信號，進行遠傳并和二次儀表配套實現液位的遠距離測量、記錄和控制。

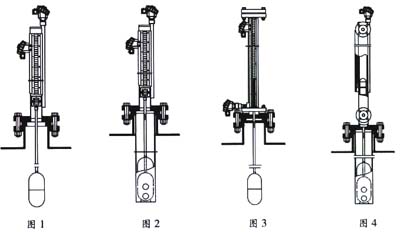

□  結構特點及外形尺寸

□  主要技術指標

●測量范圍：500~3000mm
●精 確 度：±5mm  ±10mm（高溫型）
●工作壓力：１.0，1.6，2.5MPa
●介質密度：≥0.55g/cm3
●介質溫度：-80℃~+250℃，450℃（高溫型）
●法蘭標準：HG20592~20635-97 DN150，PN1.6MPa/PN2.5其它法蘭標準用戶在訂購注明。

□型號、規格

□  訂貨須知
●型號規格       ●介質密度
●測量范圍       ●工作壓力
●工作溫度       ●材質

注：１、除表上列出的規格外，如用戶有特殊的要求，本公司將根據用戶的要求設計。
    ２、底裝式安裝方式與頂裝式相反。
