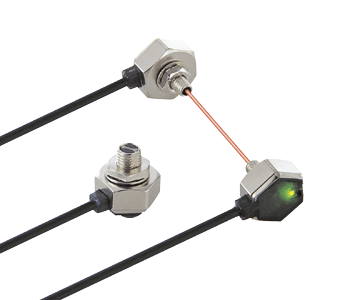

EX-30系列



設計簡單	新型設計解決了光纖傳感器的所有弱點	不破損
您只需在要停止或檢查工件的位置鉆一個φ4mm的孔(限定反射型為φ 6mm)。而且，檢測軸中心與安裝孔中心一致，可更方便地設定檢測位置。	EX-30系列解決了光纖傳感器的所有難點，如： · 難于找到放置放大器的合適位置 · 光纖易損壞 · 因光纖難于彎曲而所需要的額外空間 · 因不得不使用保護管以防止光纖破損而帶來的麻煩	使用橡皮電纜，可使傳感器電纜如以往光纖一樣不破損。

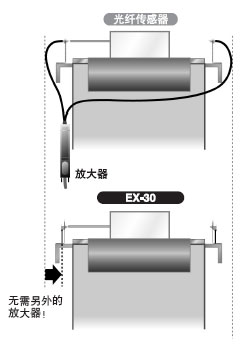

可與標準型光纖一樣安裝	無需放大器
EX-30系列與標準型光纖傳感器一樣可用螺絲安裝(透過型為M4，反射型為M6)。這種方法可以使它們與原有的高價光纖傳感器一樣插入生產線。	放大器內置，無需另外的放大器。

占用很小空間	無需保護管
與原有的光纖不同，彎曲半徑不成問題，傳感器可沿傳送帶安裝。	EX-30系列具有高彎曲強度，因此不再需要防止電纜破損的保護管。這也增加了良好的成本性能。

用途

檢測IC高度	檢測標簽雜志上標簽的數量	檢查IC針(使用狹縫透光罩)

品種豐富
	透過型傳感器中帶動作切換開關、靈敏度調節器的產品全新上市！
動作切換開關 靈敏度調節器 清晰可視的2色指示燈 1個產品即可實現入光時ON、遮光時ON的切換。 在需要對光量進行微調時，盡顯其便捷的特性。 所有類型的產品中均裝備有清晰可視的2色指示燈。

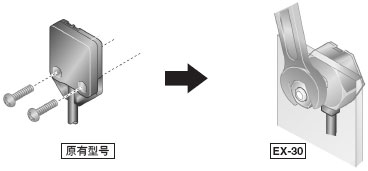

1點緊固將安裝工作量減少一半 原有的光電傳感器需要使用4個(透過型)或2個(反射型)安裝孔和螺絲。但EX-30系列僅為1點擰緊安裝，因而安裝工作量減少一半。

裝備靈敏度調節器(僅反射型)	清晰易見的雙色指示燈
傳感器裝備靈敏度調節器。在您需要微調時非常方便。	所有型號中均裝有清晰易見的雙色指示燈。

長檢測距離	防水
身為小型規格， 卻實現了長距離檢測。(透過型：500mm［EX-33(-PN)為800mm］、反射型：50mm)	其保護構造為IP67，所以可以用水沖洗。

備有另外的狹縫透光罩	全球適用
所附的狹縫透光罩可使光軸縮小到φ 1mm寬度，用于檢測極小的物體。	符合EMC指令，并取得UL認證(5m電纜長度型除外)。此外，還備有在歐洲需求量很大的PNP輸出型。

訂購指南

種類		形狀	檢測距離	型號	輸出	輸出工作
透 過 型			500mm	EX-31A	NPN開路集電極晶體管	入光時ON
				EX-31B		遮光時ON
				EX-31A-PN	PNP開路集電極晶體管	入光時ON
				EX-31B-PN		遮光時ON
	帶動作切換開關		800mm	EX-33	NPN開路集電極晶體管	利用入光時 ON/遮光時ON 切換開關選擇
				EX-33-PN	PNP開路集電極晶體管
擴散反射型			50mm	EX-32A	NPN開路集電極晶體管	入光時ON
				EX-32B		非入光時ON
				EX-32A-PN	PNP開路集電極晶體管	入光時ON
				EX-32B-PN		非入光時ON

注： 記載于透過型產品銘牌的型號中存在符號“P”的機型指的是投光器、存在符號“D”的機型指的是受光器。
(例) EX-31A的投光器：EX-31P、EX-31A的受光器：EX-31AD

型號表

配件(另售)

品名 型號 說明 狹縫透光罩 (僅適用于透過型傳感器) OS-EX30-1 (狹縫尺寸φ 1mm) 單側安裝 ·檢測距離：200mm[EX-31□(-PN)] 320mm[EX-33(-PN)] ·最小檢測物體：φ 2mm 雙側安裝 ·檢測距離：150mm[EX-31□(-PN)] 240mm[EX-33(-PN)] ·最小檢測物體：φ 1mm 注： 每套附帶一個狹縫和兩個墊片。當兩側安裝時需兩套。

狹縫透光罩 ·OS-EX30-1

規格

種 類		透過型			擴散反射型
				邛動作切換開關
型號	NPN輸出	EX-31A	EX-31B	EX-33	EX-32A	EX-32B
	PNP輸出	EX-31A-PN	EX-31B-PN	EX-33-PN	EX-32A-PN	EX-32B-PN
檢測距離		500mm		800mm	50mm(注2)
檢測物體		φ2mm以上不透明體			不透明、半透明或透明體(注3)
應差		------			工作距離的15%以下(注2)
重復精度 (垂直于檢測軸)		0.05mm以下			0.05mm以下
電源電壓		12～24V DC±10%　脈動P-P10% 以下
消耗電流		投光器：10mA以下，受光器：15mA以下			20mA以下
輸出		<NPN輸出型> NPN開路集電極晶體管 ·最大流入電流：50mA ·外加電壓：30V DC以下(輸出和0V之間) ·剩余電壓：1V以下(流入電流為50mA時) 0.4V以下(流入電流為16mA時) <PNP輸出型> PNP開路集電極晶體管 ·最大源電流：50mA ·外加電壓：30V DC以下(輸出和＋V之間) ·剩余電壓：1V以下(源電流為50mA時) 0.4V以下(源電流為16mA時)
輸出工作		入光時ON	遮光時ON	利用入光時ON/遮光時ON切換開關選擇	入光時ON	非入光時ON
短路保護		裝備
反應時間		0.5ms以下
工作狀態指示燈		橙色LED(輸出ON時亮起)(透過型裝備在受光器上)
穩定指示燈		綠色LED(在穩定入光或穩定遮光條件下亮起，裝備在受光器上)			綠色LED(在穩定入光或穩定非入光條件下亮起)
靈敏度調節器		------	持續可變調節器(透過型的調節器裝備在投光器上)
環 境 性 能	保護構造	IP67(IEC)
	周圍溫度	－25～＋55°C(注意不可結露、結冰)，存儲：－30～＋70°C
	周圍濕度	35～85%RH，存儲：35～85%RH
	周圍照明度	白熾燈：受光面照明度3,000x
	耐電壓	AC1,000V 1分鐘，在所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表
	耐振動	頻率：10～500Hz，雙振幅：3mm(最大20G)，X, Y和Z各方向2小時
	耐沖擊	加速度：500m/s2(約50G)，X, Y和Z各方向3次
投光二極體		紅色LED(調制式)
材質		外殼：壓鑄鋅(鍍鎳)，透鏡：聚碳酸酯[EX-32□(-PN)：丙烯]，外殼罩：聚碳酸酯
電纜		0.1mm23芯橡皮電纜(透過型傳感器投光器：2芯)，長2m
電纜延長		0.3mm2以上的電纜全長可延長至50m(透過型：投光器和受光器各1根)
重量		投光器：約20g，受光器：約20g			約20g
附件		螺母：2個，齒鎖墊圈：2個			螺母：1個，齒鎖墊圈：1個

注：
1) 無指定測量條件是指周圍溫度＝+23°C時的條件。
2) 檢測距離是以白色無光澤紙(100×100mm)為檢測物體的。
3) 請務必事先利用實際產品進行檢測，待確認后再使用。

I/O電路圖和線路圖

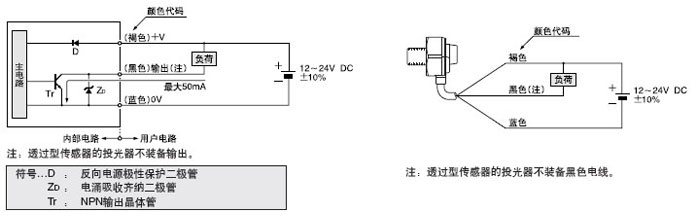

NPN輸出型

I/O電路圖	線路圖

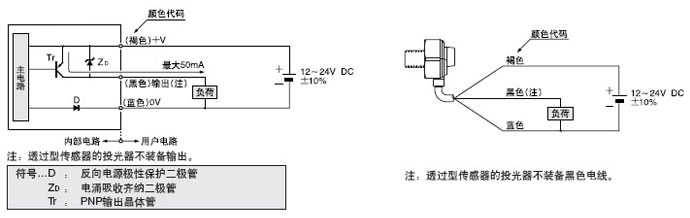

PNP輸出型

I/O電路圖	線路圖

檢測特性圖(典型)

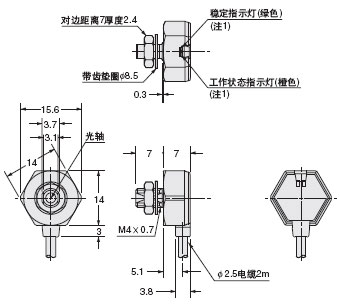

EX-31□ EX-31□-PN 透過型

平行移動特性	角度特性
單側安裝狹縫透光罩的平行移動特性	兩側安裝狹縫透光罩的平行移動特性

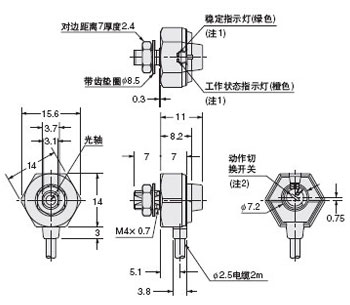

EX-33 EX-33-PN 透過型

平行移動特性	角度特性
單側安裝狹縫透光罩時的平行移動特性	兩側安裝狹縫透光罩時的平行移動特性

EX-31□ EX-31□-PN 透過型

設定距離和過量增溢之間的相互關系

EX-32□ EX-32□-PN 擴散反射型

檢測領域特性	檢測物體尺寸和檢測距離之間的相互關系
設定距離和過量增溢之間的相互關系

使用指南

部件說明

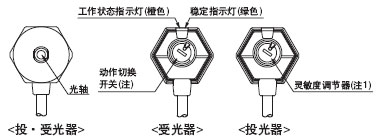

EX-31□(-PN), EX-33(-PN)

注： EX-31□(-PN)中沒有裝備。

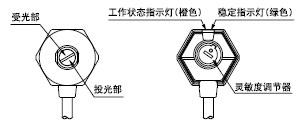

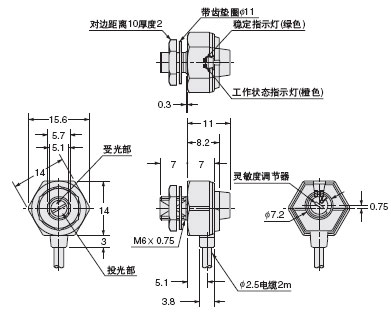

EX-32□, EX-32□-PN

安裝

· 用內附的螺母和齒形墊圈將傳感器安裝在厚3mm以下的安裝板上。緊固螺母時，用手或扳手握住傳感器，并確認緊固扭矩在0.6N·m以內[EX-32□(-PN)：1.0N·m]。請勿用扳手等直接緊固傳感器。

靈敏度調節(僅限于擴散反射型、帶動作切換開關透過型)

步驟	靈敏度調節器	說明
1)		將靈敏度調節器完全逆時針旋轉至最小靈敏度位置。
2)		在受光狀態下，緩慢順時針旋轉靈敏度調節器，找到傳感器進入“入光”工作狀態的A點。
3)		在受光狀態下，緩慢順時針旋轉靈敏度調節器，找到傳感器進入“入光”工作狀態的A點。 如果靈敏度調節器完全順時針旋轉，傳感器仍未進入“入光”工作狀態，此時位置即為B點。
4)		A、B點中間位置為最佳檢測位置。

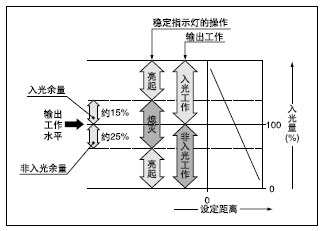

穩定指示燈

· 根據工作水平，當入光量有足夠余量時，穩定指示燈(綠色)將亮起。 如果入光量恰能使穩定指示燈亮起，不在受光過程中也能進行穩定檢測。由于周圍溫度和電源電壓的變化，非入光工作將受影響。

接線

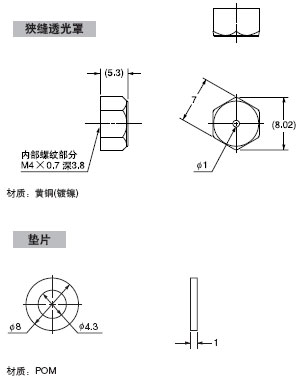

狹縫透光罩(另售)(僅透過型)

· 當檢測小物體或為增加檢測位置的精確度時，請使用可選狹縫透光罩(OS-EX30-1)。但是，安裝狹縫透光罩后檢測距離會縮短。

安裝方法

1)將傳感器插入安裝板。 2)用內附屬墊圈和墊片固定狹縫透光罩，請注意用于固定的墊片數量根據安裝板的厚度而不同，如下表所示。(注) 3)安裝狹縫透光罩。請確認緊固扭矩在0.6N·m以內。 注： 如果安裝板的厚度值在下表列出的數值中，使用的墊板數應與最接近被使用安裝板實際厚度的那個厚度值相應。由于墊片而使狹縫從前端出來，將不會對傳感器造成影

安裝板厚度 墊片數 3mm 0個 2mm 1個 1mm 2個

其他
