► 硅傳感器或陶瓷傳感器
► 輸出信號
標準：4 … 20 mA / 2線制
可選： 0 … 10 V / 3線制
► 精度： 0.25 % FSO BFSL
(0.50 % FSO IEC 60770)
► 額定量程
從0 ... 250 mbar 至 0 ... 10 bar
|
額定量程 |
|
表壓 [bar] |
-1…0 |
0.25 |
0.4 |
0.6 |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
|
最大過壓 [bar] |
3 |
1 |
1 |
3 |
3 |
7 |
7 |
12 |
12 |
25 |
|
信號輸出/ 電源 |
|
標準 |
2線制：4 ... 20 mA / VS = 12 ... 36 VDC |
|
可選 |
3 線制：0 ... 10 V / VS = 14 ... 36 VDC |
|
性能 |
|
精度 |
BFSL: £ ± 0.25 % FSO |
IEC 60770 [1]: £ ± 0.5 % FSO |
|
負載特性 |
電流 2線制： Rmax = [(Vs – Vs min) / 0.02] W
電壓 3線制： Rmin = 10 kW |
|
影響因素 |
電源： 0.05 % FSO / 10 V / 負載： 0.05 % FSO / kW |
|
溫漂特性 (零點偏移及量程范圍) |
|
額定量程 PN [bar] |
-1 … 0 |
£ 0.4 |
£ 1 |
> 1 |
|
補償范圍內最大溫漂 [% FSO] |
£ ± 0.75 |
£ ± 1 |
£ ± 0.75 |
- |
|
溫漂系數 [% FSO / 10 K] |
± 0.12 |
± 0.18 |
± 0.12 |
± 0.3 |
|
補償范圍 [°C] |
0 … 60 |
-25 … 85 |
|
電氣保護 |
|
短路保護 |
永久 |
|
反極性保護 |
無損害，但不工作 |
|
電磁兼容 |
射頻保護符合 EN 61326 |
|
機械穩定性 |
|
防震 10 g RMS (20 … 2000 Hz) |
抗沖擊 100 g / 11 ms |
|
工作溫度 |
|
介質 -25 … 90 °C |
電子元器件 / 環境 -25 … 85 °C |
保存 -40 … 100 °C |
|
材料 |
|
壓力接口 / 殼體 |
鋁，黑色 |
|
密封件 (濕件) |
FKM |
|
傳感器 |
額定量程 PN £ 1 bar: 不銹鋼 1.4305(303)，RTV，陶瓷 Al2O3，硅 額定量程 PN > 1 bar: 陶瓷Al2O3 96 % |
|
濕件 |
壓力接口， 密封件， 傳感器 |
|
其他 |
|
可測介質 |
非腐蝕性氣體、輕度污染的空氣、氮氣 |
|

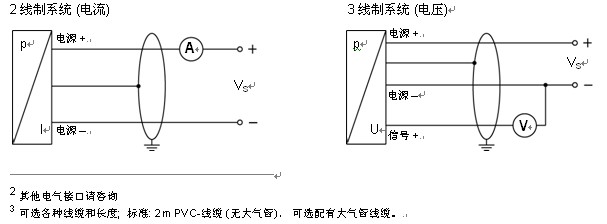

信號線定義 |
|

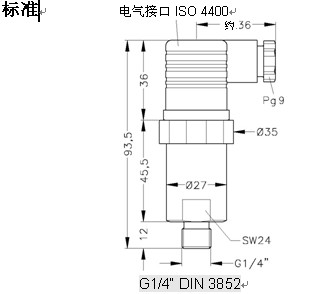

電氣連接 |
ISO 4400 |
線纜色(DIN 47100) |
|
2線制系統 |
電源 +
電源 – |
1
2 |
白
褐 |
|
地線 |
接地 |
黃 / 綠 |
|
3線制系統 |
電源+
電源–
信號+ |
1
2
3 |
白
褐
綠 |
|
地線 |
接地 |
黃 / 綠 |
