產品名稱：
|
BD SENSORS 流體靜力液位計LMK 457
|
|
型 號：
|
LMK 457
|
|
價 格：
|
|
|
品 牌：
|
3563
|
|
|
|
► 電容式陶瓷傳感器
► 材料：1.4571 (316Ti)
可選：CuNiFe
► 投入式或法蘭式
► 額定量程
從0…40 cmH2O至0...200 mH2O
(從0...40 mbar至0...20 bar)
流體靜力液位計LMK 457是專為造船工業和海上作業等工況條件非常惡劣的應用場合所設計。本品適合在開放式液罐、容器或水庫中測量液體或粘稠介質的液位。
LMK 457 擁有一個堅固可靠的電容式陶瓷傳感器，保證它能夠精確測量低液位。因其擁有不同的外殼材料可供選擇，例如不銹鋼1.4571 (316Ti) 或特殊的CuNiFe (耐海水腐蝕)，再加上多種安裝方式，使LMK 457能夠在造船工業和海上作業得到非常廣泛的應用。
為了能夠滿足造船工業和海上作業的特殊要求，所用壓力變送器必須通過非常嚴格的測試。本品通過各項測試并獲得德國勞氏 (GL) 和挪威（DNV）船級社的認證，并可提供ATEX認證。
典型應用范圍：
► 壓艙液罐
► 燃料和油料液罐
► 給水和廢水液罐
產品特點:
► 溫漂系數小
► 出色的線性
► 優秀的長期穩定性
► 0.175 % / 0.125 % FSO BFSL
(0.35 % / 0.25 % FSO IEC 60770)
► 可選 防爆 Ex
(僅適用于4 … 20 mA / 2線制) IBExU 05 ATEX 1070 X
► 可選:
- 線纜保護
- 陶瓷隔膜Al2O3 99.9 %
- 客戶特殊需求
|
額定量程 |
|
|
0.04 |
0.06 |
0.1 |
0.16 |
0.25 |
0.4 |
0.6 |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
20 |
|
液位 [mH2O] |
0.4 |
0.6 |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
25 |
40 |
60 |
100 |
160 |
200 |
|
最大過壓 [bar] |
2 |
2 |
4 |
4 |
6 |
6 |
8 |
8 |
15 |
25 |
25 |
35 |
35 |
60 |
60 |
|
信號輸出/ 電源 |
|
2線制 |
4 ... 20 mA / VS = 9 ... 32 VDC (Vs rated = 24 VDC) |
防爆Ex： VS = 12 ... 28 VDC |
|
性能 |
|
精度 |
BFSL |
|
|
標準：£ ± 0.175 % FSO
可選：£ ± 0.125 % FSO |
標準：£ ± 0.35 % FSO
可選：£ ± 0.25 % FSO |
|
負載特性 |
Rmax = [(VS – VS min) / 0.02] W |
|
影響效應 |
電源：0.05 % FSO / 10 V 負載：0.05 % FSO / kW |
|
響應時間 |
< 200 ms |
|
溫漂特性 (零點偏移和量程范圍) |
|
溫漂系數 [% FSO/ 10K] |
£ ± 0.1 |
|
補償范圍 [°C] |
0 ... 80 |
|
機械穩定性 |
|
防震 |
4 g (根據GL: curve 2 / 和 DNV: class B / 基于: IEC 60068-2-6) |
|
工作溫度 |
|
介質 |
-25 ... 80 °C |
防爆 Ex： 應用于 0區： -20 ... 60 °C
應用于1區或更高： -25 ... 70 °C |
|
保存 |
-40 ... 80 °C |
|
|
|
反極性保護 |
無損害，但不工作 |
|
電磁兼容 |
射頻保護符合 - EN 61326
- 德國勞氏Germanischer Lloyd (GL) 船級社認證
- 挪威Det Norske Veritas (DNV) 船級社認證 |
|
可選 防爆 Ex
DX14-LMK 457 |
0區 [4]：II 1 G EEx ia IIB T4 20區: II 1 D EEx IP68 T=85 °C (適用于旋入或法蘭安裝形式) 最大技術安全值 ：Vi = 28 V, Ii = 93 mA, Pi = 660 mW, Ci = 146.3 nF, Li = 5 mH |
|

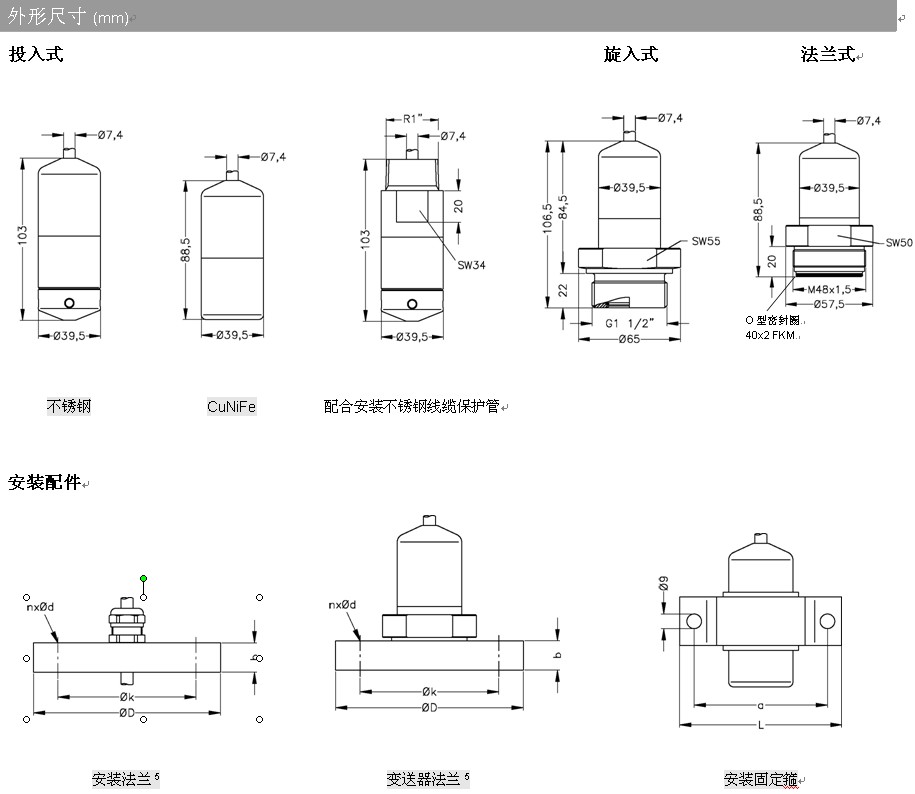

法蘭
(DIN 2501) |
尺寸 |
|
D |
k |
b |
n |
d |
|
DN25/PN40 |
115 |
85 |
18 |
4 |
14 |
|
DN50/PN40 |
165 |
125 |
20 |
4 |
18 |
|
DN80/PN16 |
200 |
160 |
20 |
8 |
18 |
|
|
固定箍
材料 |
尺寸 |
|
a |
L |
|
CuNiFe |
82 |
100 |
|
不銹鋼 |
100 |
130 |
|
|
電氣連接 |
|
|
TPE 藍色 |
|
線纜保護 |
標準： 無特殊線纜保護
可選不銹鋼管 [7]：如選此型號，發貨時包括2 m已與液位計安裝的不銹鋼管; 其他長度請咨詢 |
|
材料 |
|
殼體 |
標準：不銹鋼 1.4571 (316Ti)
可選：CuNiFe (CuNi10Fe1Mn – 耐海水腐蝕) 適用于投入式液位計形式
其他材料請咨詢 |
|
密封件 |
FKM，EPDM，其他材料請咨詢 |
|
隔膜 |
標準：陶瓷 Al2O3 96 %
可選：陶瓷 Al2O3 99.9 % (允許用于額定量程從0.1 bar至1 bar) |
|
|
TPE |
|
其他 |
|
線纜 (本公司配套線纜)
|
導線間電容: 導線 / 屏蔽 和 導線 / 導線: 160 pF/m
導線間電感: 導線 / 屏蔽 和 導線 / 導線: 1.0 mH/m |
|
電流損耗 |
最大21 mA |
|
重量 |
約 400 g (不包括線纜) |
|
防護等級 |
IP 68 |
|
安裝配件 (不包含在發貨范圍內) |
|
變送器法蘭 |
不銹鋼 1.4571 (316Ti)：
DN25 / PN40 (Æ115，厚18，4 定位孔 Æ14 位于Æ85)
DN50 / PN40 (Æ165，厚20，4定位孔 Æ18位于Æ125)
DN80 / PN16 (Æ200，厚20，8定位孔 Æ18位于Æ160) |
|
安裝卡箍 |
不銹鋼 1.4571 (316Ti) 或 CuNiFe |
|
變送器固定法蘭 |
不銹鋼 1.4571 (316Ti)：
DN25 / PN40 (Æ115，厚18，4 定位孔 Æ14 位于 Æ85)
DN50 / PN40 (Æ165，厚20，4定位孔 Æ18位于Æ125)
DN80 / PN16 (Æ200，厚20，8定位孔 Æ18位于Æ160) |
|
接線端子 |
不銹鋼 1.4301 (304) 或鍍鋅鋼 |
|
信號線定義 |
|
電氣連接 |
線纜色 (DIN 47100) |
|
2線制系統 |
電源+
電源– |
白
褐 |
|
地線 |
黃 / 綠 (屏蔽) |
[1] 適用于表壓、密封壓、絕壓。密封壓、絕壓的可測額定量程P N 從1 bar起
[2] 精度符合IEC 60770 – 限位點調整 (非線性，遲滯性，復現性)
[3] 接線盒KL1和KL2能夠給本變送器提供更好的電壓過壓保護和參考氣壓平衡功能，視客戶需求可供選擇 (參見相關產品樣本)。
[4] 僅允許用于環境大氣壓介于0.8 bar 至 1.1 bar時
[5] DN80/PN16 適合最高額定量程至 16 bar
[8] 耐海水腐蝕，無鹵化物，耐高溫至+125 °C
|
|
|
