最大特點：
全屏蔽，適合外接使用；
窄帶抗干擾性強。接收靈敏度高；
三種省電模式：硬件喚醒, 串口喚醒, 空中喚醒；
主要應用：
無線抄表，云臺控制，門禁考勤，無線點菜，電子衡器，工業設備數據采集，各種開關控制。
主要性能：
◆ 視距可靠傳輸距離可達2000m；采用GFSK的調制方式；
◆ 載頻 433 MHz，也可訂制315M/868M/915M等其他載頻；ISM頻段，無需申請頻；
◆ 提供16個信道，如果用戶需要，可擴展到32信道；
◆ 接口速率：1200/2400/4800/9600/19200bps/38400bps；
◆ 信道速率：1200/2400/4800/9600/19200bps/38400bps；
◆ 接口方式：TTL/RS232/485由用戶選擇，接口格式：8N1/8E1/8o1（特殊格式需定置）；
◆ 數據收發轉換自動完成，只要向接口收/發數據即可，轉換時間短；
◆ 可用于點對點,點對多點,多點對點等多種通信組合方式；
◆ 數據透明傳輸，可傳輸較長的數據幀；
◆ 自動過濾掉空中產生的假數據，長期使用可靠性好，故障率極低；
◆ 功耗：功率500mw，接收電流<45mA，發射電流<360mA，休眠時電流<0.1mA；
◆ 三種省電模式: 硬件喚醒, 串口喚醒, 空中喚醒；
◆ 供電：DC +4.5V~+5.5V；
◆ 溫度：-20℃~+65℃；
◆ 體積：63mm×43mm×15mm（不含天線座）；
◆ 互通型號：JZ877、JZ871、JZ872、JZ873、JZ874、JZ875、JZ878；
使用接口：
JZ877提供TTL、RS232、RS485接口方式之一，用戶選購時需根據自己的需要指定接口方式。JZ877常用參數主要有：串口波特率與校驗，空中波特率，信道與頻率。這些參數均可通過我公司設置軟件進行設置。用戶在使用過程中也可根據我公司協議動態更改這些參數。空中速率大于串口速率時，一幀可傳無限大數據，空中速率小于或等于串口速率時，一幀最多可傳255字節。空中速率越高時傳輸距離會越近。用戶使用時請根據需要配置波特率。JZ877常規為5V供電。
兩臺JZ877正常通訊前提：
◆ 兩模塊信道（即頻率）一致
◆ 兩模塊空中波特率一致
◆ 兩模塊串口波特率及校驗與所接設備或電腦一致
JZ877接腳定義：
管腳 |
管腳定義 |
說明 |
用戶終端 |
備注 |
|
1 |
SLE |
外部休眠控制輸入端 |
|
低電平進入休眠,高電壓喚醒 |
|
2 |
TXD/RS-485(A) |
串行數據發送端 |
RXD/RS-485(A) |
|
|
3 |
RXD/RS-485(B) |
串行數據接收端 |
TXD/RS-485(B) |
|
|
4 |
GND |
電源\終端地 |
DGND/AGND |
|
|
5 |
VCC |
+5±0.5V |
+5V |
|
|
6 |
保留 |
|
|
|
|
7 |
保留 |
|
|
|
|
8 |
保留 |
|
|
|
|
9 |
保留 |
|
|
|
技術參數：
調制方式 |
GFSK |
|
工作頻率 |
433MHZ |
|
信道數目 |
16 |
|
發射功率 |
≤500mW |
|
接收靈敏度 |
-123dBm |
|
發射電流 |
<360mA |
|
接收電流 |
<45mA |
|
休眠電流 |
<0.1mA |
|
信道速率 |
1200/2400/4800/9600/19200/38400Bit/s 用戶可設 |
|
串口速率 |
1200/2400/4800/9600/19200/38400Bit/s 用戶可設 |
|
收發轉換時間 |
<10ms |
|
接口數據格式 |
8E1/8N1/8O1 |
|
工作電源 |
5±0.5V，直流 |
|
工作溫度 |
-20℃～65℃ |
|
工作濕度 |
10%～90%相對濕度,無冷凝 |
|
外形尺寸 |
63 mm×43mm×15 mm（不含天線） |
|
互通型號 |
JZ871/JZ872/JZ873/JZ874/JZ875/JZ877/JZ878 |
|
傳輸距離 |
2000M-3000M（視距） |

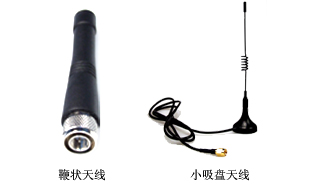

常配天線：
標配天線：鞭狀天線。
應用領域：
水電氣三表、智能卡、門禁考勤、無線排隊、云臺控制、樓宇控制、貨場物流、防盜報警、智能儀器儀表、無功補償、智能教學設備、體質檢測智能設備、測量設備、汽車黑匣子、自動控制、家居智能化等領域的數據控制和數據抄錄。
