產品簡介：
目前，基于USB接口的移動存儲設備已經被廣泛使用，尤其是采用USB-FLASH技術的U盤產品幾乎完全取代了軟盤。U盤的使用通常是作為計算機的外部存儲設備， 能否脫離計算機直接向U盤讀寫數據呢？答案是肯定的。USB118系列嵌入式U盤讀寫模塊提供了通過串口或并口讀寫U盤的簡單途徑， 由此結合單片機的串口或數據總線就可以實現U盤的文件讀寫 。
USB118系列U盤讀寫模塊是只有拇指大小的嵌入式U盤控制器， 集成了USB HOST協議并帶有通用串口總線。主要應用于便攜儀器或者嵌入式數據采集系統的外掛式海量存儲。USB118AD帶有標準USB接口， 遵循USB2.0協議規范，可以全面兼容所有遵守USB2.0協議規范的移動存儲器（如U盤及USB接口的移動硬盤等） 。
USB118AD模塊的設計堅持了西安達泰電子有限責任公司USB接口產品模塊化的設計思想， 為用戶提供最簡化的接口，具有超小體積， 低功耗的特點。

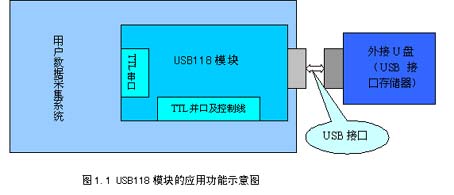

USB118A系列嵌入式U盤讀寫模塊可以嵌入用戶的數據采集系統中， 從而實現數據的海量存儲。 |
|
USB118AD模塊的特點：
- 良好的兼容性: 標準USB HOST接口， 可以兼容市場上絕大多數U盤
- 標準的通訊接口：采用RS232串口或者SPI數據接口(USB118AD)
- 簡明的系統協議：14條精簡命令完成所有讀寫過程
- 嵌入式模塊應用：不必了解USB協議，直接嵌入用戶系統
- 超小的體積設計：高密度SMT工藝， 模塊尺寸只有拇指大小
|

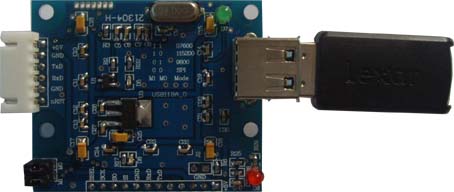

USB118模塊外形圖
|
|
|
|
USB118AD模塊的功能：
|
USB118AD模塊的性能：
|
- 檢測U盤的狀態（如插入，拔出）
- 創建文件和目錄
- 打開一個已經創建的文件和目錄
- 從文件中讀取指定長度和指定位置的數據
- 寫數據到指定文件的指定地址
- 列舉目錄下的文件和目錄
- 刪除文件和目錄
- 查詢U盤容量
|
- 遵循USB2.0標準，提供USB HOST接口
- 標準RS232串口：數據格式 8 N 1，波特率 57600bps/115200bps/9600bps；適用USB118A及USB118AD
- 高速SPI接口：4根控制線，適用USB118AD
- 文件傳輸最大速度：150KByte/Sec
- 支持文件系統：FAT16/FAT32
- 最大功耗: 5V直流供電，電流100mA(不含U盤)
- 模塊尺寸：長 x 寬 x 高 = 52 x 43 x 12mm
|
USB118A的應用：  |
使用 USB118AD 的 理由：
簡單，快捷！
在工控領域，軍工產品、石油、交通、水文、醫療、鐵道等野外數據采集系統中可以廣泛使用。 |
