上海朝輝壓力儀器公司在2007年引進國內外制造陶瓷芯體的先進設備和制造工藝，擁有了自己的陶瓷芯體加工生產線。經過我司工程部人員的反復研究與調試，陶瓷芯體產品檢驗合格率大于99 %，完全可以替代同類進口產品。上海朝輝壓力儀器有限公司生產的陶瓷芯體，體積小、重量輕、安裝使用方便、不易堵塞、且便于清洗、性價比高，能廣泛應用在各種壓力測量中，而且陶瓷傳感器擁有抗腐蝕性能好，較經濟的優勢。

　　陶瓷芯體傳感器的特點是高精度、高穩定性、滿量程輸出、長期穩定性好。高性能低價位的陶瓷芯體將是壓力傳感器芯體的發展方向。在國內也有越來越多的用戶使用陶瓷傳感器替代擴散硅壓力傳感器和傳統的機械式壓力傳感器。目前國內市場上使用的陶瓷芯體大多數為國外進口，整體價格偏高。

　　而上海朝輝壓力儀器有限公司生產的陶瓷芯體則是自主研發生產，成本大為降低，最顯著的特點是價格優勢，性能不低于進口產品，超低價位能滿足用戶的大批量訂購，從而更好更快的響應和滿足客戶的各種需求，是廣大壓力傳感器廠家的理想選擇。

一、概述
    PS系列陶瓷壓阻式芯體是采用陶瓷材料經特殊工藝精制而成的干式陶瓷壓阻芯體。陶瓷是一種公認的高彈性、抗腐蝕、抗磨損、抗沖擊和振動的材料。陶瓷的熱穩定特性可以使它的工作溫度范圍高達-20~80℃，而且具有測量的高精度、高穩定性。電氣絕緣程度＞2kV，輸出信號強，長期穩定性好。高性能、低價格的陶瓷壓阻式芯體將是壓力傳感器芯體的發展方向。
    PS系列陶瓷壓阻式芯體被廣泛地應用在：過程控制、環境控制、液壓和氣動設備、伺服閥門和傳動、化學制品和化學工業及醫用儀表等眾多領域。它的尺寸小，直徑18mm，量程范圍2~200bar，價格低，被廣泛應用在各種測量壓力的場合。

二、特點

＊堅固的陶瓷敏感膜片
＊零點、滿量程激光標定
＊卓越的抗腐蝕、抗磨損性能
＊抗沖擊、抗震動
＊高精度、高穩定性
＊工作溫度范圍廣
＊體積小巧，易封裝

三、性能

    抗腐蝕的陶瓷壓阻式芯體沒有液體的傳遞，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變。厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋，由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號。通過激光標定，芯體具有很高的溫度穩定性和時間穩定性。
    PS系列陶瓷壓阻式芯體可以和絕大多數介質直接接觸。由于沒有液體的傳遞作用，無任何填充液，不會產生工藝污染，加之是干式陶瓷膜片，故不受安裝方向影響，因此在食品、醫藥等行業有著廣泛的應用。

四、技術參數

＊供電電壓    5 - 30VDC
＊橋臂電阻    10K±20%
＊量程范圍    200KPa - 60MPa
＊響應時間    ＜1mS
＊綜合誤差    0.1 - 0.3 FS%   （包括：線性、遲滯、重復性）
＊零點輸出    0±1mV/V @ 25℃

＊靈敏度      1.4 - 4.8 mV/V
＊溫度特性    ±0.05%FS/℃
＊穩定性      ＜0.2%FSO/年
＊工作溫度    -40 - 125℃
＊抗絕緣性    ＞2 KV
＊外形尺寸    18*6.35mm

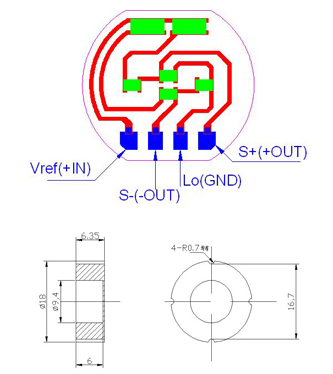

五、接線尺寸圖

六、注意事項

1、安裝芯體時，在芯體的引線面要加裝尼龍墊圈，使芯體受力均勻，避免零點不穩定。
2、焊接引線前，請預熱芯體，增加焊點的可焊性，避免焊點長時間受熱降低焊盤附著力。
3、藍膜部分不要碰劃，劃傷藍膜破壞內部電路，可能會引起性能不穩定。
