產品簡介:
　　本系統采用先進的FPGA技術，能夠進行20MHz的高速數據采集，并對采集數據快速存儲、讀取；系統廣泛應用于RGB圖象處理、 高精度視頻、數字存貯示波器、電力電纜故障測試、醫學圖象處理、國防、航空航天、 能源、通訊等領域。
　 DTE0820B是西安達泰電子有限責任公司開發的USB總線數據采集產品，可經USB電纜接入各種臺式計算機, 筆記本機, 工控機連接，構成實驗室、產品質量檢驗中心、 特別是野外測控、醫療設備等領域的數據采集、波形分析和處理系統， 也可構成工業生產過程控制監控測量系統。而且它具有體積小，即插即用等特點，因此是便攜式系統用戶的最佳選擇。
　　DTE0820B采集器具有8個獨立通道12位動態范圍的A/D轉換器。 為用戶提供了8路同步高速模擬輸入通道，同時附加8路低速模擬輸入通道。 數據采集器輸入信號范圍0~5V（高速）。

• 采樣頻率：20MHz 10MHz ...100KHz 可軟件設置；
• A / D 分辨率：12Bit A/D；
• 輸入電壓范圍：0 ~ 5V；
• 模擬輸入通道：8通道同步無相差；1~8通道可以任意組合；
• 輸入阻抗：60K @20MHz；
• 存儲深度：512K樣點/通道；
• 觸發方式: 內部、外部、信號、信號搶先；
• 工作溫度: -20 ~ 40℃；
• 通訊接口： USB1.1標準接口；
• 儀器箱體：310×250×120mm；高速通道數量可以選擇，機箱可以定制。

系統結構:
　　DTE0820B高速數據采集系統硬件采用與 PC104結構 兼容的數據總線結構， 控制板尺寸與PC104板完全一樣。每個高速模擬通道是一塊獨立的采集板， 多個通道是通過多塊采集板組裝而成，組裝方法與PC104結構一樣，上下層疊即可。

產品圖片:

 通道采集板組裝圖

 儀器面板局部圖

 測試波形圖

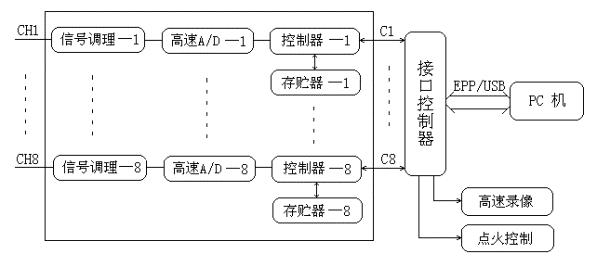

功能說明：
　　信號調理單元共有8個， 分別對各傳感器的輸入信號進行預處理； 　高速A/D單元共有8個，將模擬量以20MHz采樣頻率轉換為數字量；
控制器單元負責A/D控制、數據存貯、讀取、接口控制；
接口控制器協調各路采集單元同步工作，與主控計算機進行數據交換。
　　該系統為高速多通道同步數據采集系統， 在系統設計時采用多通道同步技術方案，以保證對瓦斯快速爆炸過程中溫度、 壓力及火焰的同步真實記錄再現。多通道同步采集的實現是由高速可編程器件的復雜邏輯組合完成的， 每個通道獨立采樣是這一技術的基本保證，如果多路信號共用一個采集單元，那么要保證同步記錄是幾乎不可能的。 對各個通道協調控制是該系統的一個特點，實現這一功能，就必須采用高速可編程邏輯單元。 該系統的獨立協調控制避免了各信號道之間的相互干擾；系統觸發方式可以選擇外部、內部、信號等方式； 系統軟硬件的協調控制通過計算機的USB口進行數據傳輸及控制，整個系統12VDC供電， 全部安裝在一個機箱內。

• 高速（采樣速率20MHz）模數（A/D）轉換技術
• 多通道（8個通道）同步無相差采集技術
• 現場硬件可編程邏輯技術；
• 海量數據的緩存技術；
• 計算機USB接口的高速控制技術；
• 高級語言（VB）的實時控制技術。

應用實例：
　　動態數據采集分析儀：瓦斯爆炸監測分析、振動分析、飛行彈射分析、教學儀器

　　應用單位：西安科技大學（礦院）、長沙高等師專、西飛國際、鄭州大學
